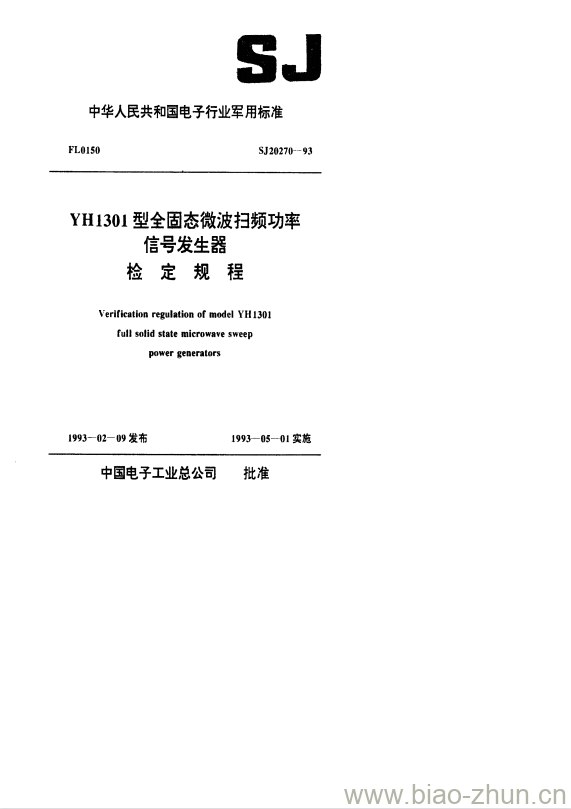

SJ 20270-1993.Verification regulation of model YH1301 full solid state microwave sweep power generators.
l范围
1.1主题内容
SJ 20270规程规定了YH1301型全固态微波扫频功率信号发生器的检定条件.检定项目、检定方法.检定结果处理及检定周期。
1.2适用范围
SJ 20270规程适用于YH1301型全固态微波扫频功率信号发生器的检定。
2引用文件
本章无条文。
3定义
本章无条文。
4一般要求
4.1受检计量器 具的用途和原理
YH1301型全固态微波扫频功率信号发生器主要由振荡单元、功率放大器、低通滤波器、ALC放太器、射频衰减器、扫描单元调制器、表头放大器和电源等郜分组成。在25~I000MH2频率范围内,能提供最大输出功率大于1W.扫频、稳幅功率最大800mW的信号。可作为测量接收机的过激励灵敏度、电抗型倍增器、功率晶体管和放大器的功率扫频源。利用该机的自动增益控制，可以快速描绘天线辐射方向图,测量大衰减和高的阻带滤波器等。
4.2技术要求
4.2.1频率特性
频率范围及准确度: 25~1000MHz士2.5%
5详细要求
5.1 检定项目与检定方法
5.1.1 外观及工作正常性检查
5.1.1.1受检仪器应附有产品技术说明书及必要附件,非首次检定时应附有前次检定证书。
5.1.1.2受检仪 器应无影响正常工作及读数的机械损伤。各旋钮按键、开关应操作灵活、定位准确跳步清晰。调节电位器应平滑可调。
5.1.1.3接通电源.按规定预热70min后.进行下列检定。
5.1.2 频率特性检定
5.1.2.I频率范围.频率准确度检定
a.按图1连接计量器具。频率计接受检仪器“衰减输出"衰减器衰减量预置25dB.
SJ 20270-1993 YH1301型全固态微波扫频功率信号发生器检定规程
标准下载地址：
