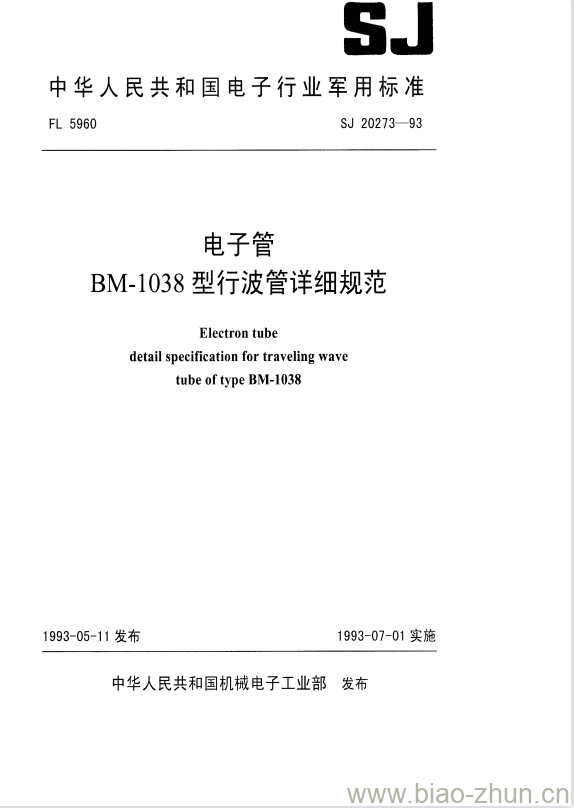

SJ 20273-1993.Electron tube detail specification for traveling wave tube of type BM-1038.
1范围
1.1主题内容
SJ 20273规定了BM-1038型行波管(以下简称行波管)的详细要求。
1.2适用范围
SJ 20273适用于BM-1038型行波管。
BM- 1038型行波管主要用于KLJ-1型机载脉冲多卜勒火控雷达作末级功率发射管。
1.3结构特性
结构: 金属陶瓷结构，无截获栅控电子枪，一级降乐收集极，耦合腔慢波结构。
安装位置:任意。
冷却方式:强迫风冷，风量大于72.6 m/h,进风温度不高于30 C.
聚焦方式:周期永磁聚焦。
质量: 不人于5kg。
1.4 外形尺寸及电极连接见附录A (补充件)。
2引用文件
GB 191包装 储运图示标志
GB 2423. 25电T电子产品基本环境试验规程低温低气压试验
GB 2423. 26电工电子产 品基本环境试验规程高温 低气压试验
GB 2987电子管 参数符号
GB 3100国际单位制及其应用
GB 4597电子管 名词术语
GB 7274电子管 极间电容测试方法
GB 11486电子管 热丝或灯丝电流和电压测试方法
GJB150军用设备环境试验方法.
GJB 179计数抽样检 查程序及表
GJB 360 电子及电气元件试验方法
GJB 616电子管 试验方法
GJB 921电子管 包装总规范
GJB 922 电子管总规范
SJ 20023行波管 分规范
SJ 20024行波管 测试方法
3要求
3.1 详细要求
行波管的全部要求应符合本规范和GJB 922、SJ 20023 的有关规定。
3.1.1 绝对额定值
