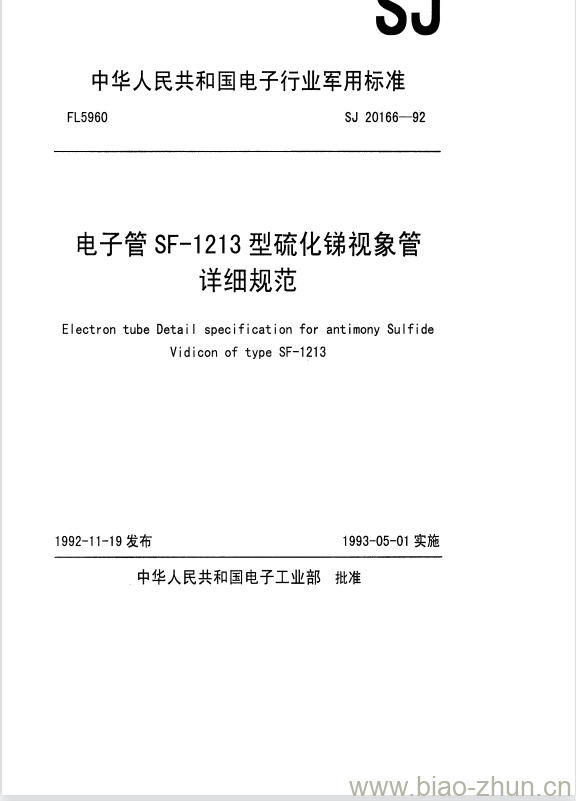

SJ 20166-1992 电子管SF-1213型硫化锑视象管详细规范

SJ 20166-1992.Electron tube Detail specification for ant imony Sulfide Vidicon of type SF-1213.
1范围
1.1主题内容
SJ 20166规定了SF-1213型硫化锑视象管的详细要求。
1.2适用范围
SJ 20166适用于SF-1213型硫化锑视象管。该管应用于高可靠及耐震的电视摄象系统。
1.3结构特性
光电导靶:三硫化二锑
管径: φ26 mm
聚焦、偏转方式:磁聚焦、磁偏转
网连接方式:分离式
安装位置:见附录A(补充件)中图A3
工作位置:任意
质量: 60±5g
1.4 外形尺寸和电极接线
外形尺寸和电极接线见附录A(补充件)中A1、A2。
2引用文件
GB 191包装储运 图示标志
GB 2423
电工电子产品基本环境试验规程
GB 6388运输包装收发货 标志.
GB 6996透射式电视测试图
GB 11480摄象管测试方法
GJB 150军用设备环境试验方法
GJB921电子管包装总规范
GJB922电子管总规范
SJ 20456摄象管 总规范
3要求
3.1详细要求
视象管各项要求应按本规范、GJB 922和SJ 20456的规定。
3.2标志
视象管上应有如下标志:
a.制造厂的商标或代号:
b.型号: SF-1213;
c.军用标志“J”;
d. 制造序号:
e.合格标志;
f.其它。
4质量保证规定
4.2质量一致性检验
4.2.1质量一致性检验第1部份(QCI-1)
质量一致性检验第1 部份见下表:
