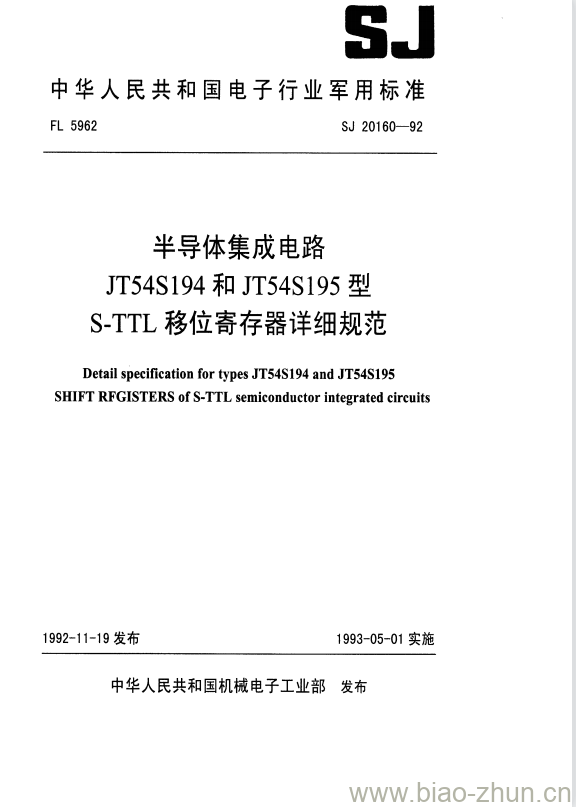

SJ 20160-1992.Detail specification for types JT54S194 and JT54S195 SHIFT RFGISTERS of S-TTL semiconductor integrated circuits.
1范围
1.1主题内容
SJ 20160规定了半导体集成电路JT54S194 和JT54S195型S-TTL移位寄存器(以下简称器件)的详细要求。
1.2适用范围
SJ 20160适用于器件的研制、生产和采购。
1.3分类
SJ 20160给出的器件按器件型号、器件等级、封装形式、额定值和推荐工作条件分类。
1.3.1器件编号
器件编号应按GJB 597《微电路总规范》第3.6.2条的规定。
1.3.1.1器件型号
器件型号如下:
2引用文件
GB3431.1- -82半导体集成电路文字符号 电参数文字符号
GB 3431.2- -86 半导体集成电路文字符号引出端功能符号
GB3439- -82 半导体集成电路TTL电路测试方法的基本原理
GB 4590- -84半导体集成电路机械和气候试验方法
GB 4728.12--85电气图用图形符号 二进制逻辑单元
GB 7092半导体集成电路外形尺寸
GJB 548- -88 微电子 器件试验方法和程序
GJB597- -88微电路 总规范
GJB/Z 105电子产 品防静电放电控制手册
3要求
3.1详细要求
各项要求应按GJB 597和本规范的规定。
3.2设计、 结构和外形尺寸
设计、结构和外形尺寸应按GJB 597和本规范的规定。
3.2.1逻辑符号、 逻辑图和引出端排列
逻辑符号、逻辑图和引出端排列应符合图1的规定。引出端排列为俯视图。
SJ 20160-1992 半导体集成电路JT54S194和JT54S195型S-TTL移位寄存器详细规范
