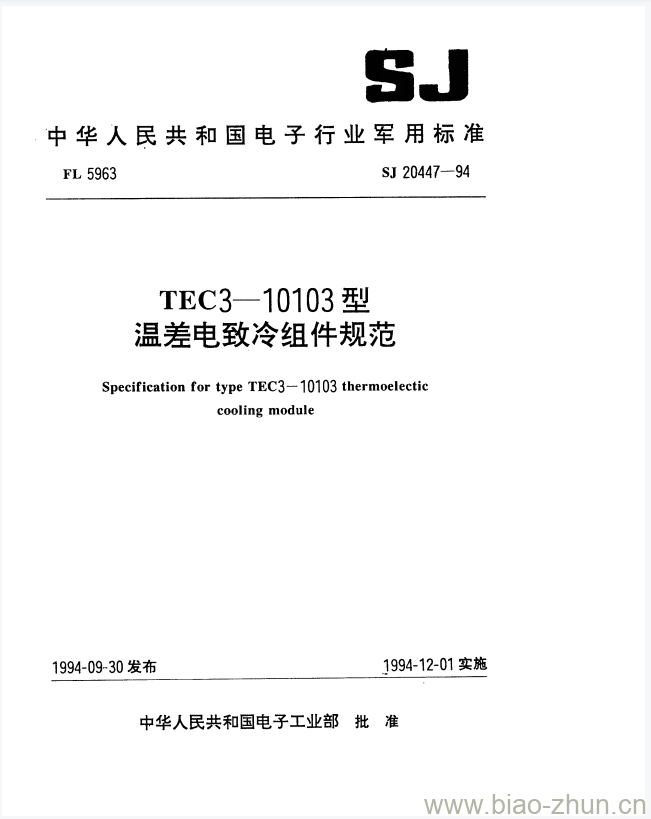

SJ 20447-1994.Specification for type TEC3-10103 thermoelectic cooling module.
1范围
1.1主题内容
SJ 20447规定了TEC3-10103 型温差电致冷组件(以下简称组件)的外形尺寸、主要性能参数及质量保证规定。
1.2适用范围
SJ 20447适用于军用TEC3- 10103型组件。
2引用文件
GJB 179-86计数抽样检查程序及表
SJ 2855--88温差电致冷组件名词术语
SJ 2856--88温差电致冷组件型号命名方法
SJ 2858- -88温差电致冷组件性能的测试方法温差及最低冷面温度的测试方法
SJ 20139- -92军用温差电致冷组件最大致冷功率的测试方法
SJ 20140-92军用温差电致冷组件失效率试验方法
SJ 20441-94TEC1-04904型温差电致冷组件规范
3要求
3.1合格鉴定
按本规范提交的组件应是投产之前业经鉴定合格或定型批准的组件。
3.2材料
材料应符合相应规范的规定,但当某种特定的材料未作规定时,应采用能使组件符合本规范性能要求的材料。
3.3外形尺寸和平面度偏差
组件的外形尺寸、平面度偏差引出线的排列位置及正、负极的标志应符合下图及表1的规定。
3.4内外表面
组件的外表面应无锈蚀或其它机械损伤,内部不得有污物,元件排列应整齐。
3.5引出线
组件的引出线截面积应不大于1mm2。. 焊在热面上(+ )的引线应为红色导线。冷面(-)上为黑色导线。组件的极性方向位置由生产厂家确定。
3.6组件的主要性能参数
应符合表2的规定。
