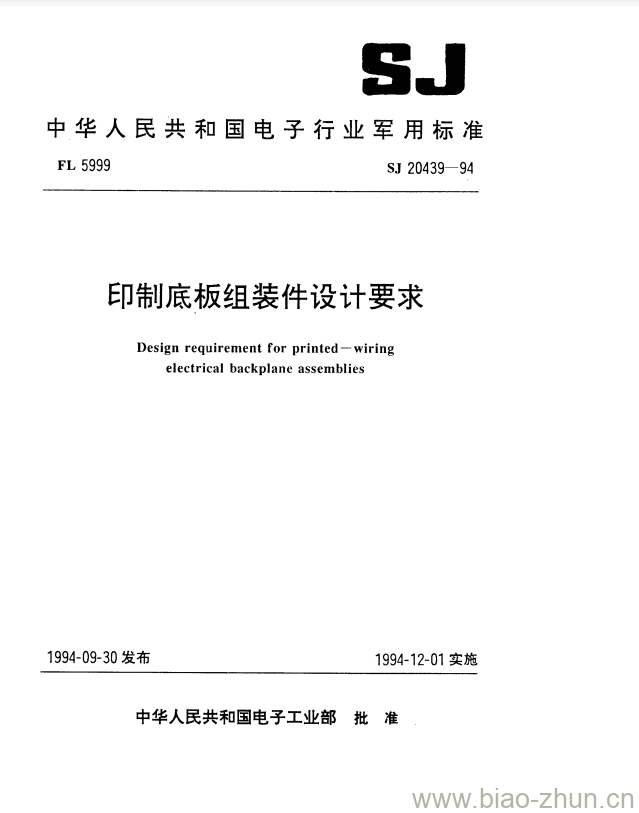

SJ 20439-1994 印制底板组装件设计要求

SJ 20439-1994.Design requirement for printed-wiring electrical backplane assemblies.
1范围
1.1 主题内容
SJ 20439规定了印制底板组装件设计要求。
1.2适用范围
SJ 20439主要适用于在刚性印制板上装配绕接连接器零部件的印制底板组装件。在刚性印制板.上装配其他连接器零部件时,可参照执行。
1.3分类
印制底板组装件有如下两种类型:
a.2型:双面板;
b.3型:多层板。
2引用文件
GB 2036- 80印制电路名词术语和定义
GB 4588. 3- 88印制电路板设计和使用
GJB 362- 87印制板通用规范
GJB印制线路板用覆金属馆层压板总规范
HB 6207- 89航空用印制线路设计
SJ/T 10309-92印 制板用阻焊剂
3定义
本标准使用的术语和定义符合GB 2036及下列补充定义。
3. 1印制底板Printed上wiring electrical backplane
一种一面有连接器插座,而另一面有接线柱(如无焊绕接柱),用于提供点与点之间互连的装置。点与点之间的电气连接可以是印制导线。
4一般要求
4.1设计要求
印制底板的设计要求是以具有的敷形涂层或阻焊层的印制底板组装件最终产品为依据。
4.1.1刚性印制板设计
刚性印制板的设计应符合GB4588.3的规定,必要时亦可参照HB6207。
4.1.2连接器零 部件
插针和外壳应符合有关规范对连接器零部件的规定。
4. 1.3装配尺寸
图1a~1c是印制底板组装件的图示说明和装配尺寸要求。
