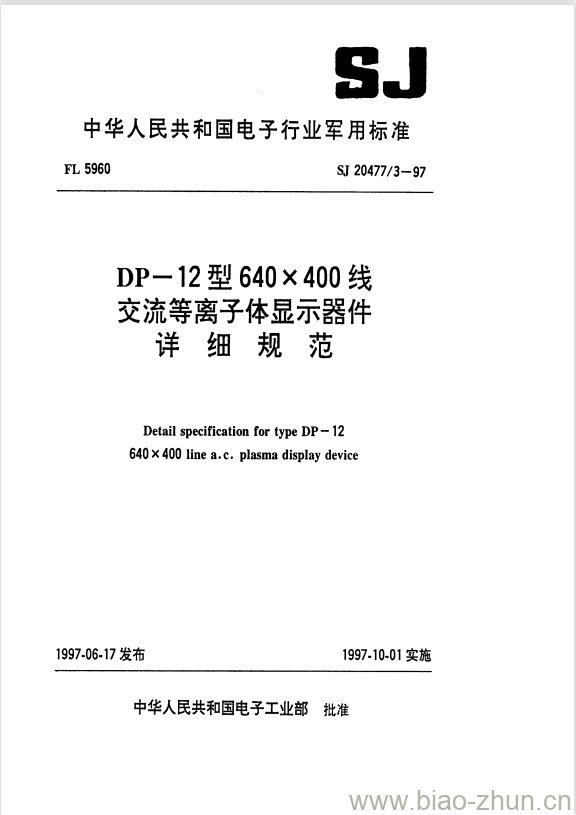

SJ 20477/3-1997.Detail specification for type DP-12640 x 400 line a.c. plasma display device.
SJ 20477/3规定的交流等离子体显示器件,其全部要求由本规范和SJ 20477--95<交流等离子体显示器件总规范>作出规定。
1范围
1.1 主题内容
SJ 20477/3规定了DP-12型640x400线交流等离子体显示器件的详细要求。
1.2适用范围
SJ 20477/3适用于DP- -12型640x400线交流等离子体显示器件(以下简称显示器件)。
2引用文件
GJB 4.7-83舰船电子设备环境试验振动试验
SJ 20477-95交流等离子体显示器件总规范
3要求
3.1结构型式和尺寸
a.类型:图表矩阵型;
b.显示容量:640线x400线;
c.分辨率:2.7线/ mm;
d.象素节距: 0.37Smm; .
e.有效显示面积: 240mm x 150mm;
f.发光颜色:橙红(波长580nm);
g.外形尺寸:宽X高X厚, mm: 308 X218 x 30(不含电极引出线);
h.重量:小于1. 8kg。
3.2外形图和电极接线图
外形图见图1。
电极接线图见图2。
3.6外观质量
显示器件外观质量应符合下列规定:
a.显示器件上的标志应清晰、准确、位置正确;
b.玻璃基板不应有影响显示质量的气泡和严重划伤等缺陷;
c.封接处应无裂纹;
d.前后玻璃基板之间不应有活动碎屑;
e.电极引出线不应有影响整板点亮的锈蚀。
4质量保证规定
4.1关于结构相似的显示器件抽样的规定
在同一生产线上,采用相同材料,相同工艺制造的DP-9、DP-10、DP-12、DP-13和DP-14型的显示器件可作为结构相似的显示器件,同时提交在鉴定检验和质量--致性检验时,机械和环境试验可从某一个型号或几个型号的显示器件中抽取一组样品进行,其试验结果,对这三个型号的显示器件均有效。
4.2鉴定检验
SJ 20477/3-1997 DP-12型640x 400线交流等离子体显示器件详细规范
