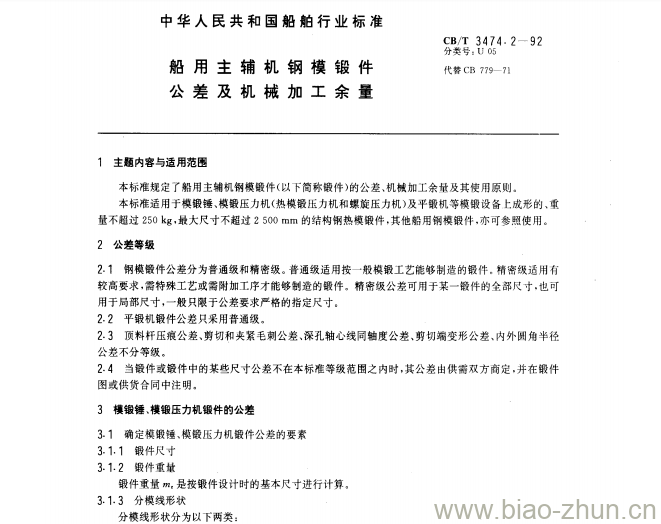

CB/T 3474.2-92.
1主题内容与适用范围
CB/T 3474.2规定了船用主辅机钢模锻件(以下简称锻件)的公差、机械加工余量及其使用原则。
CB/T 3474.2适用于模锻锤模锻压力机(热模锻压力机和螺旋压力机)及平锻机等模锻设备上成形的、重量不超过250kg,最大尺寸不超过2500mm的结构钢热模锻件,其他船用钢模锻件,亦可参照使用。
2公差等级
2.1钢模锻件公差分为普通级和精密级。普通级适用按一般模锻工艺能够制造的锻件。精密级适用有较高要求.需特殊工艺或需附加工序才能够制造的锻件。精密级公差可用于某一锻件的全部尺寸,也可用于局部尺寸,一般只限于公差要求严格的指定尺寸。
2.2平锻机锻件公差只采用普通级。
2.3顶料杆压痕公差、剪切和夹紧毛刺公差、深孔轴心线同轴度公差、剪切端变形公差、内外圆角半径公差不分等级。
2.4 当锻件或锻件中的某些尺寸公差不在本标准等级范围之内时,其公差由供需双方商定,并在锻件图或供货合同中注明。
3模锻锤 模锻压力机锻件的公差
3.1确定模锻锤、模锻压力机锻件公差的要素
3.1.1锻件尺寸
3.1.2 锻件重量
锻件重量m.是按锻件设计时的基本尺寸进行计算。
3.1.3 分模线形状
分模线形状分为以下两类:
CB/T 3474.2-92 船用主辅机钢模锻件公差及机械加工余量
