CB/T 3644-94.
1主题内容与适用范围
CB/T 3644规定了识别海洋平台输送液体、气体或粉状介质等各种管路的油漆颜色和符号。
CB/T 3644适用于海洋平台的管路。陆上装置的各种管路也可参照采用。
2引用标准
GB 3181漆 膜颜色标准样本
3识别颜色
管路内介质名称、代号、识别颜色及漆膜颜色编号见下表。
4管路识别颜色和符号的标注
4.1管路识别颜色和符号的标注,可采用以下三种方法:
a.-般管路,根据管路内介质，按表中油漆颜色涂刷在管路的全长上，并按图1涂刷识别符号。识别符号的油漆颜色一般为黑色,深色管路的识别符号油漆颜色为白色。
b.对不锈钢管 、镀锌管和包绝缘的管路不在管路全长上涂刷油漆,按a.要求涂刷识别符号,并涂一条油漆色带或缠绕-条胶质色带,见图2.色带的颜色根据管内的介质按表中油漆颜色而定。色带宽度:管径小于150mm者为50mm,管径等于或大于150mm者为80mm。
系统简单、不包绝缘的碳钢管路,根据管路内的介质按表中油漆颜色涂刷在管路的全长上,在管路上可不涂刷识别符号。
4.2识别符号的流向箭头、代号及色带应标注在靠近机器设备、阀件、管路交叉点以及舱壁两侧容易识别的管路部位上。管路上识别符号的间距一- 般不应大于10 m。
4.3识别符号的箭头指向表示管路内介质的流向,对双向流动的管路,在相反方向再涂刷--只箭头,如图3。

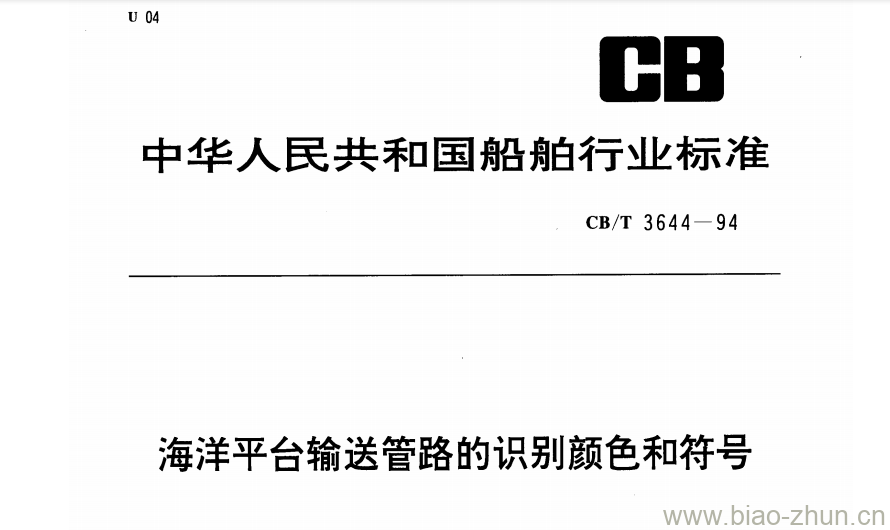

CB/T 3644-94 海洋平台输送管路的识别颜色和符号
