CB/T 3661-94.
1主题内客与适 用范围
CB/T 3661规定了船用液压铰链(以下简称液压钦)的技术要求、试验方法、检验规则以及标志包装等。
CB/T 3661适用于以矿物基液压油为工作介质的液压钦,其结构形式为液压缸活塞往复直織运动和单级螺旋付运动合成轴出旋转运动的液压饮。
2引用标准
GB 1095平键和键槽的剖面尺寸
GB 1096普通平键和键槽的剖圍尺寸
GB 1144矩形花键的尺寸系列
GB/T 2878液压元件螺纹连接油口型式和尺寸
GB 7935液压元件通用技术条件
GB/T 14039液压 系统工作介质固体颗粒污染等级代号
CB 1146. 6船舶设备环境试验方法试验 Ea;冲击
CB 1146. 9船舶设备环境试验方法试验 Fc:振动
3技术要求
3.1一般要求 .
3.1.1液压铰的公称压力为 12. 5MPa和16MPa.
3.1.2被压铰的公称转矩系列采用 R10系列,单位为KN●m.
3.1.3液压铰的油口违螺仗尺寸应符合GB/T2878的规定。
3.1.4液压铰的输伸采用平键和矩形花键两种型式。平键轴伸和键權的尺寸系列按GB1095和GB1096的规定选用,矩形花键输伸系列按GB1144的规定选用。
3.1.5安装于露天甲板或有可能与海水接触的液压铰的轴伸表面应有相应的防护.防蚀措施。
3.1.6在承受外压和特殊部位的被压钦,应具有和能承受外液压和防止由外向内渗漏的密封結构。
3.1.7液压铰所用的材料应 与零件所接触的液压油相容。

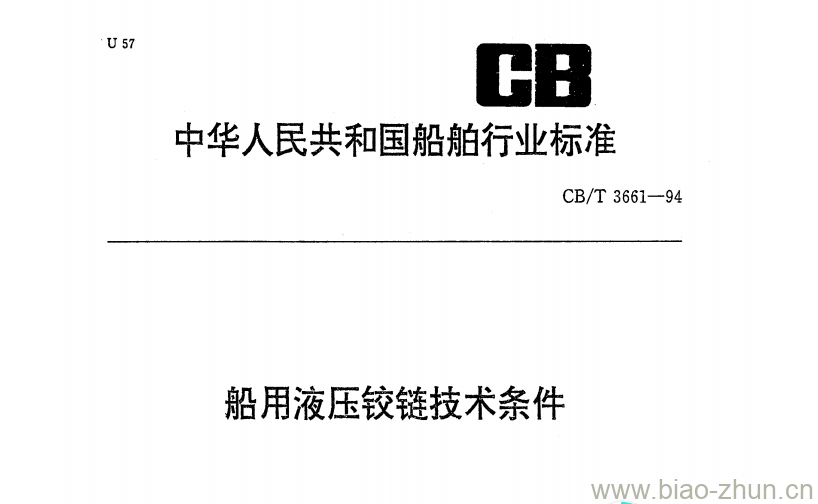

CB/T 3661-94 船用液压铰链技术条件
