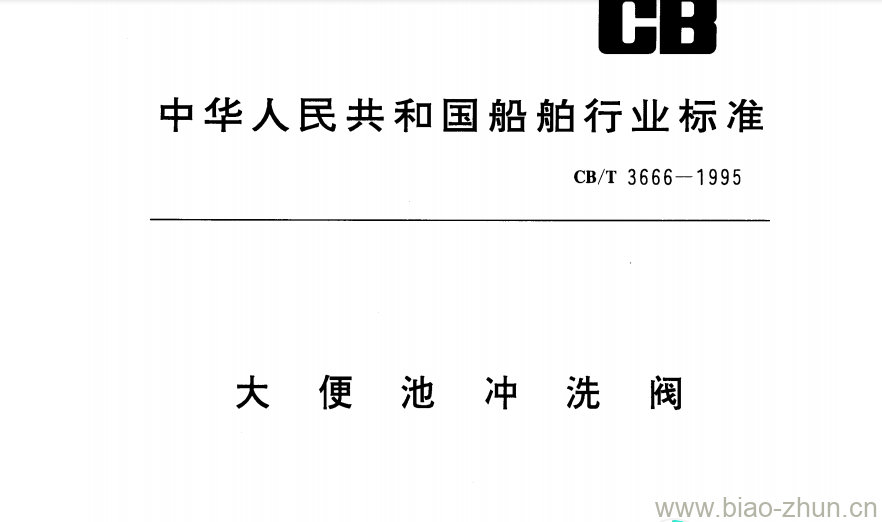

CB/T 3666-1995.
1主题内容与适用范围
CB/T 3666规定了船用大便池冲洗阀(简称冲洗阀)的产品分类技术要求，试验方法检验规则、标志和包装。
CB/T 3666适用于各类船舶粪便污水系统。
2引用标准
GB600--91船舶管路阀件通用技术条件
GB 3032-89船用管路附件的标志
3产品分类
3.1冲洗阀的型式
冲洗阀的型式规定如下:
A型一手 揿式大便池冲洗阀;
B型一按 钮式大便池冲洗阀;
C型一-压盖式大便池冲洗阀。
3.2冲洗 阀的基本参数
冲洗阀的基本参数按表1。.
3.3冲洗阀 的结构和基本尺寸
3.3.1 A型冲洗阀的结构和基本尺寸按图1。
3.3.2 B型冲洗阀的结构和基本尺寸按图2。
3.3.3 C型冲洗阀的结构和基本尺寸按图3。
3.4标记示例
公称通径DN为25mm、PN为0.4MPa按钮式大便池冲洗阀:
冲洗阀B CB/T 3666- -1995
4技术要求
4.1冲洗阀应符合本标准要求,并按规定批准的图样及文件制造。
4.2冲洗阀零件的外露表面应镀铬抛光,镀层厚度为9~12μm。
4.3冲洗阀的阀盘与阀座应在同一轴心线上,关闭时阀盘应完全落座。
4.4冲洗阀主要零 件的材料按表2。
CB/T 3666-1995 大便池冲洗阀
