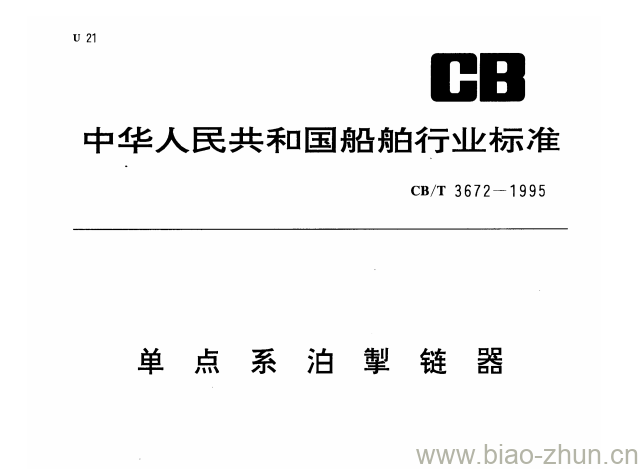

CB/T 3672-1995.
1主题内容与适用范围
CB/T 3672规定了单点系泊掣链器和导缆孔的产品分类、结构型式、技术要求、检验规则。
CB/T 3672适用于供各类油船、化学品船、液化气船作单点系泊用的掣链器和导缆孔。
2产品分类
2.1掣链器型式
A型一舌形掣链器;
B型一-闸刀掣链器。
2.1.1 A型掣链器结构型式和基本尺寸按图1和表1.
2.3标记示例
适用链径为54mm的A型掣链器:
掣链器 A54 CB/T 3672--1995
适用链径为76 mm的B型掣链器:
掣链器 B76 CB/T 3672- 1995
通孔450X 600的导缆孔:
导缆孔CB/T 3672- 1995
3技术要求
3.1 掣链器和导缆孔的主要材料按表3。
3.2所有铸件不得有气孔、砂眼、夹渣.缩松、裂纹等影响强度的缺陷。
3.3铸件的表面应光顺圆滑,以防链环通过时磨损。
3.4活动部件需涂润滑脂,其余部件除锈后涂二度防锈底漆。
3.5所有焊缝均为双面连续焊,不得有夹渣、气孔等缺陷。
3.6掣链器的焊接应符合船级社的要求。
3.7应按掣链器的安全工作负荷,对掣链器支持构件的所有部件作应力分析,任--部件上的应力不得超过材料屈服强度的67%或材料抗拉强度的50% ,两者取其小者。计算方法见附录A(参考件)。
CB/T 3672-1995 单点系泊掣链器
