CB/T 1243-94 空蚀试验规程

CB/T 1243-94.

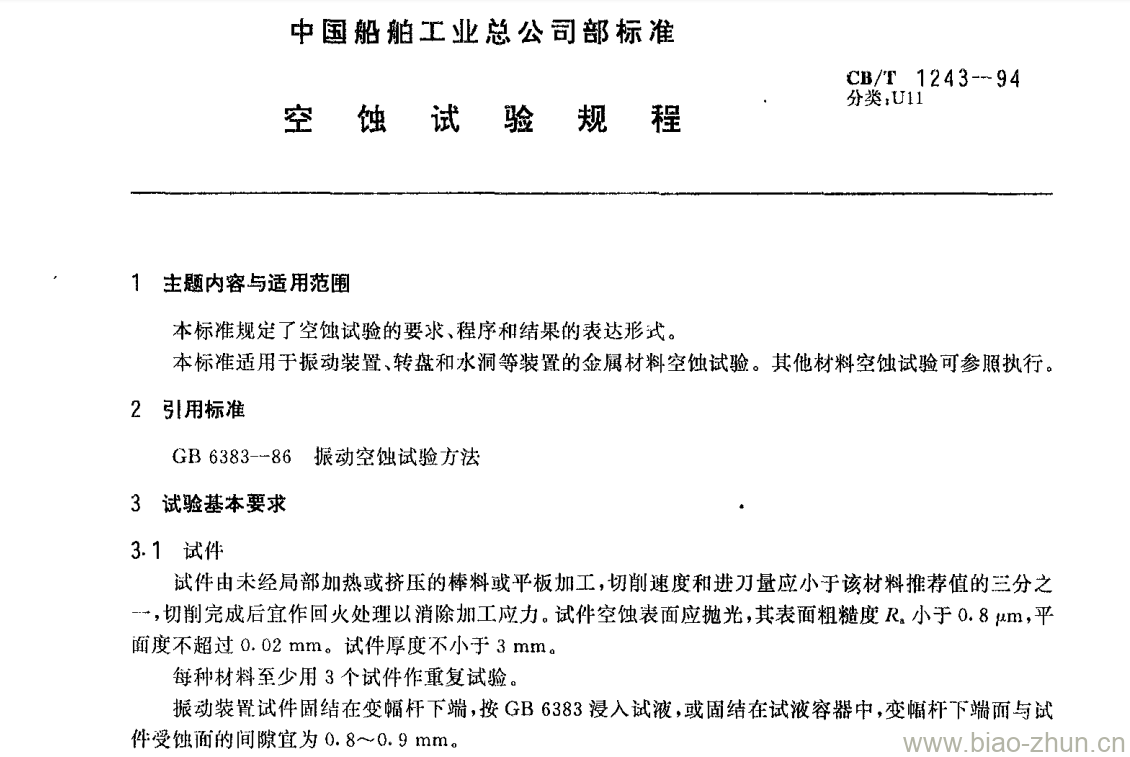

1主题内容与适用范围
CB/T 1243规定了空蚀试验的要求、程序和结果的表达形式。
CB/T 1243适用于振动装置、转盘和水洞等装置的金属材料空蚀试验。其他材料空蚀试验可参照执行。
2引用标准
GB 6383--86振动空蚀试验方法3试验基本要求
3.1试件
试件由未经局部加热或挤压的棒料或平板加工,切削速度和进刀量应小于该材料推荐值的三分之--,切削完成后宜作回火处理以消除加工应力。试件空蚀表面应抛光,其表面粗糙度R。小于0.8 um,平面度不超过0.02 mm。试件厚度不小于3 mm。
每种材料至少用3个试件作重复试验。
振动装置试件固结在变幅杆下端,按GB 6383浸入试液,或固结在试液容器中,变幅杆下端面与试件受蚀面的间隙宜为0.8~~0. 9 mm。
3.2试液
试液在试验过程中应保持恒定温度。试液温度一般为20~25℃,对于振动装置应符合GB 6383 中5.2条要求。选用氢离子浓度指数pH值约为7的蒸馏水或自来水作为试液。振动装置的试液容器应符合GB 6383中2.6条规定。
3.3 试验装置
试验装置在整个试验过程中应保持恒定的工况。

CB/T 1243-94 空蚀试验规程

CB/T 1243-94 空蚀试验规程

标准下载地址:

https://www.gxjzx.com/zb_users/upload/2023/11/20231123071027170069462725216.rar
