CB/T 3394-92.
1主题内容与适用范围
CB/T 3394规定了绞刀的型式及绞刀主要参数。
CB/T 3394适用于绞吸挖泥船挖掘软土和硬土的绞刀。
2引用标准
JT 4213绞吸式挖泥船绞刀技术要求
CB 772碳素 钢铸件技术条件
3术语
3.1 绞刀高度H
刀圈底平面到刀片最高点的距离。
3.2 绞刀直径D
指距底刀圈平面0. 7倍光刀绞刀高度(不含刀齿高)处的直径。
3.3 刀圈内径d
刀圈内圆直径。
3.4轴壳距离hi
刀圈底平面至轴壳下底平面的距离。
3.5轴壳高度 hz
轴壳上下底平面间的距离。
3.6 轴壳直径ds
轴壳外圆直径。
4分类
4.1绞刀型式为闭式 ,分为软土绞刀和硬土绞刀，分别用R、Y表示。
4.2绞刀的结构型式，见下图。
5技术要求
5.1绞刀铸造质量按JT4213的规定。
5.2 绞刀相邻刀片之间的夹角应相等,夹角误差不得超过士2°。
5.3绞刀铸造误差按CB772的规定。
5.4 刀圈内径对绞刀轴孔中心线跳动误差不大于0.5 mm。
5.5 各刀片与绞刀轴孔中心线的距离允许误差按表2。

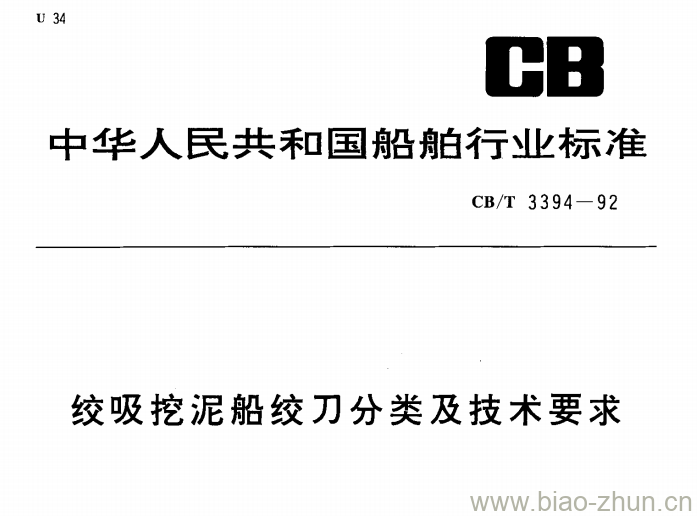

CB/T 3394-92 绞吸挖泥船绞刀分类及技术要求
