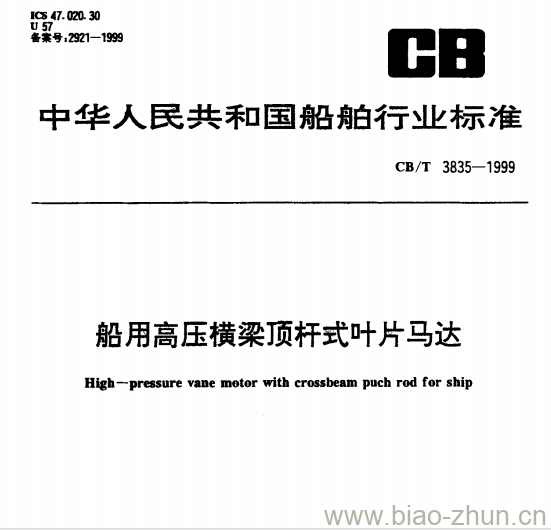

CB/T 3835-1999 High-pressure vane motor with crossbeam puch rod for ship.
1范围
CB/T 3835规定了船用高压(16 MPa)多作用,以切换工作腔连接方式构成复式排量的横梁顶杆式叶片马达的分类和标记、技术要求.试验方法和检验规则。
CB/T 3835适用于以矿物油为工作介质的船用高压横梁顶杆式叶片马达(以下简称为马达)的设计、生产与检验.
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2828- -1987 逐批检查计数抽样程序及抽样表
GB/T 13853- 92船用液压泵液压马达技术条件
GB/T 14039- -93 液压系统工作介质固体颗粒污染度等级代号
3分类和标记
31基本型式
马达的基本型式有三速型(见图1)、双速型(见图2).单速型(见图3)。
3.4.2 标记示例
三速船用横梁顶杆式双联单方向矩形外花键轴伸叶片马达,公称排量10 L/r,6.3 L/r,标记为:船用高压横梁顶杆式叶片马达3CHME- 10/6.3-DJ CB/T 3835- 1999
4技术要求
4.1 环境要求
马达在下列条件下能正常工作:
a)环境温度为一25~55 C;
b)马达的进口工作液温度为-15~65 C;
c)有盐雾;
e)横摇土22.5°(周期5s.7s.10s),纵摇士7.5°(周期3s .5s.7s).
4.2 一般要求
4.2.1零部件的间隙应确保在规定的最低到最高工作油温度范围内能正常工作。
4.2.2马达从 最低转速至125 %额定转速的范围内,不应有足以导致自身故障的振动。
4.2.3同一类型马达、同- -名称、同-规格的零件应能互换。
CB/T 3835-1999 船用高压横梁顶杆式叶片马达
