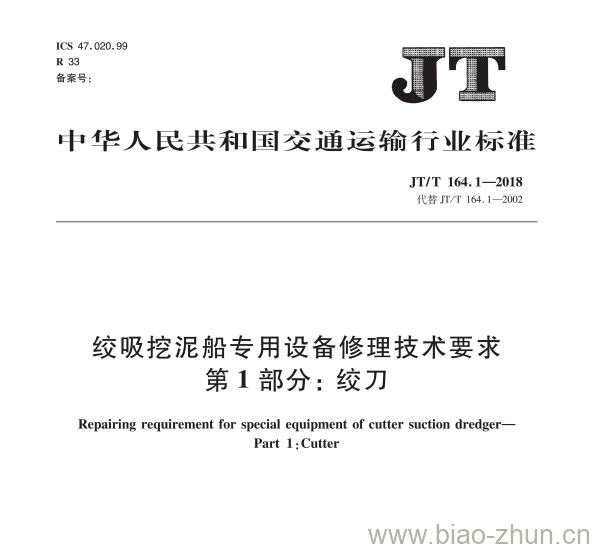

JT/T 164.1-2018 绞吸挖泥船专用设备修理技术要求第1部分:绞刀

JT/T 164.1-2018 Repairing requirement for special equipment of cutter suction dredger-Part 1 : Cutter.
1范围
JT/T 164.1规定了绞吸挖泥船绞刀的结构、保养、维修、检验和维修报告要求。
JT/T 164.1适用于绞吸挖泥船绞刀的修理。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 11345焊缝 无损检测超声检测 技 术、检测等级和评定
JB/T 5000.7重型机械通用技术条件第7部分:铸钢件补焊
3结构
3.1 绞刀
绞刀由轴毂、刀齿,齿销、齿座、刀臂和刀圈组成,结构示意见图1。
4保养
4.1检查
检查绞刀,出现下列情况时应进行保养:
a)刀臂、刀圈和轴毂焊缝裂纹;
b)齿座磨损及焊缝裂纹;
c)刀齿断裂、弯曲或磨损;
d) 刀齿及齿销脱落;
e)尖齿磨 损量为原长度的25%;
f)铲齿、扁齿、矩形齿等刀齿磨损量为原长度的30%。
4.2保养
绞刀的保养按表1进行。
