JT/T 185.4-2015 Repairing technical requirement for special equipment of trailing suction hopper dredger-Part 4: Conical bottom door.
1范围
JT/T 185.4规定了耙吸挖泥船锥形泥门的勘验、修理和检验等。
JT/T 185.4适用于粑吸挖泥船锥形泥门的修理和验收,其他类型船舶锥形泥门的修理可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1800.1- -2009产 品几何技术规范(GPS)极限与配合第1 部分:公差、偏差和配合的基础
CB/T 13342船用往复式液压缸通用技术条件
CB/T 3958- 2004船舶钢焊缝磁粉检测,渗透检测工艺和质量分级
中国船级社《材料与焊接规范》
3结构
锥形泥门(以下简称泥门)由液压缸、泥门杆、泥门本体、泥门框等组成。其结构示意见图1。
4勘验
泥门经勘验出现下列情况,应进行修理:
a)液压缸泄漏;
b) 启闭指示异常;
c) 泥门杆腐蚀磨损超过壁厚设计值的20% ;
d)泥门杆变形 ,直线度大于0.3%;
e) 泥门滑板、导轨变形或损坏,板厚小于设计值的1/2或总间隙大于原设计值1.5倍;
f)泥门杆耳板 销轴轴端挡板磨损及固定螺栓损坏、脱落;
g) 泥门杆耳板销轴与耳板间隙大于5mm;
h)焊缝开裂或磨 损;
i)泥门橡胶密封件龟裂 变形、缺损,密封失效;
j) 泥门处于关闭状态时，泥门本体凸出船底大于5mm;

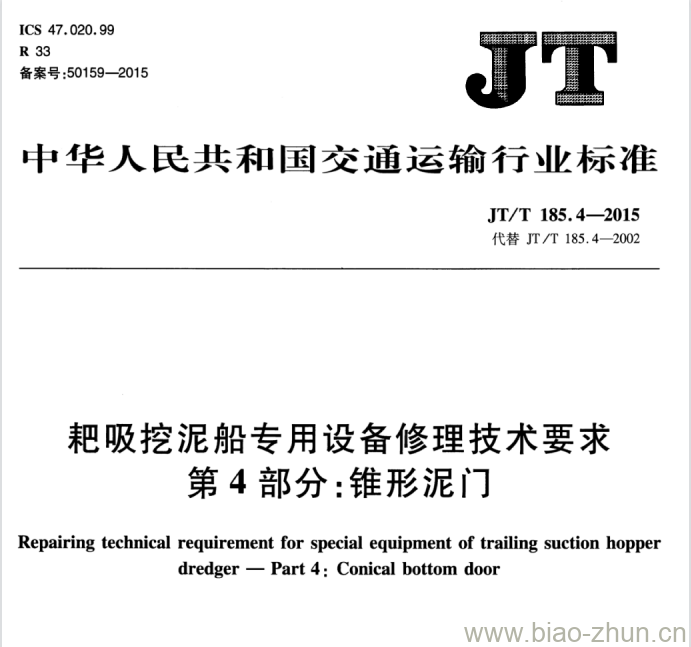

JT/T 185.4-2015 耙吸挖泥船专用设备修理技术要求第4部分:锥形泥门
