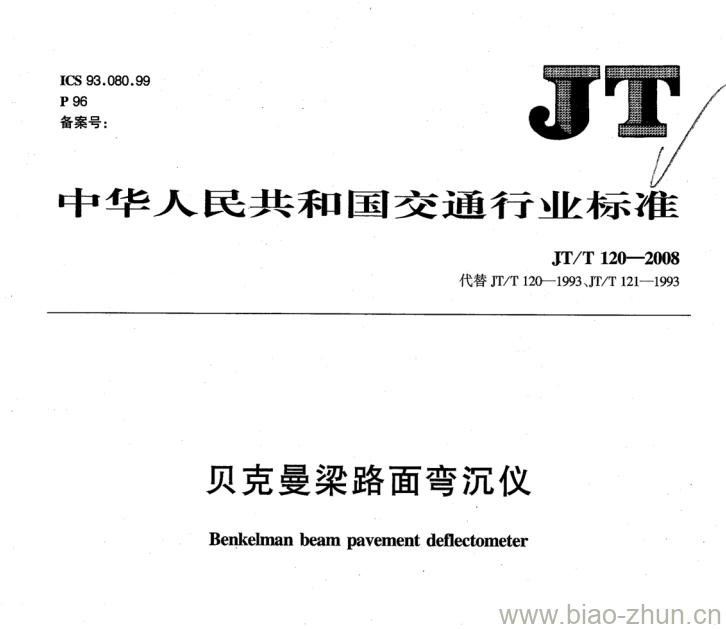

JT/T 120-2008 Benkelman beam pavement deflectometer.
1范围
JT/T 120规定了贝克曼梁路面弯沉仪的产品型号、结构、技术要求、检测方法、检验规则,以及标志、包装、运输和储存。
JT/T 120规定的贝克曼梁路面弯沉仪适用于各级柔性路面结构、半刚性路面结构路基、基层及面层的
总弯沉或回弹弯沉弯沉盆及回弹模量测试,也适用于刚性路面板间传荷能力的测试。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 191包装储运图示标志(GB 191- 2000, eqv ISO 780: 1997)
GB/T 699优质碳素结构钢
GB/T 1173铸造铝合金
GB 1220不锈钢棒
3产品型号与结构
3.1 产品型号
产品型号表示方法如下:
3.2 结构
贝克曼梁路面弯沉仪由下列各部分构成,见图1。
a)测头结构;
b)探测梁;
c) 梁支座;
d)端部结构;
e) 百分表架。
4技术要求
4.1外观
4.1.1仪器的颜色应 为银灰色。涂漆表面应平整,色泽均匀。漆层不应漏漆、起泡、划伤和脱落。支座中轴调节螺丝及百分表架底座高低调节螺栓不应锈蚀。
4.1.2前后梁的连接应平整 、牢固,不应有松动现象。百分表架底座应与螺杆连接牢固,并垂直于百分表架底座平面。水平泡应无破裂,水泡移动灵敏。
4.1.3贝克曼 梁路面弯沉仪所用百分表精度等级为1级,应附产品合格证书和检定证书。
JT/T 120-2008 贝克曼梁路面弯沉仪
标准下载地址：https://www.gxjzx.com/zb_users/upload/2023/11/20231123020413170067625330561.rar
