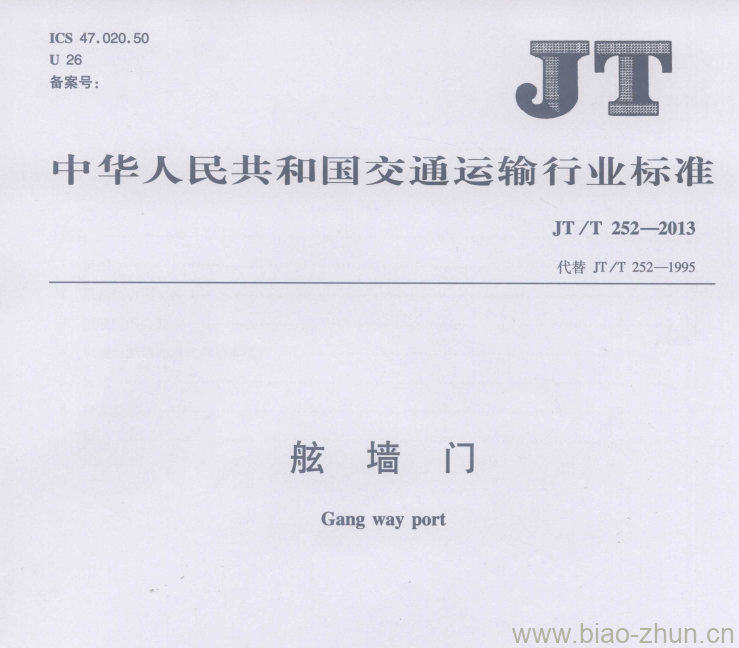

JT/T 252-2013 Gang way port.
1范围
JT/T 252规定了内河船用舷墙门的类型、结构、尺寸、技术要求及标志。
JT/T 252适用于内河客船、推(拖)船及其他需开设舷墙出人口的船舶,不适用于舷墙和栏杆混合结构之舷边出入口。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有修改单)适用于本文件。
GB/T 699优质碳素结构钢
GB/T 700碳素结构钢
GB/T 8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定 第1 部分未涂覆过的钢材中表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
CB/T 3324 GO钢 质舾装件精度
3舷墙门的类型C
3.1. A型一双扇垂直舷墙门。
3.2 B 型一双扇内倾舷墙门。
4舷墙门的结构形式和基本尺寸
4.1 A 型舷墙门的结构形式和基本尺寸如图1及表1。
6技术要求
6.1舷墙门的材料应符合 下列要求:
a)舷墙门材料为 普通碳素钢Q235A,并符合GB/T 700的要求;
b)铰链销轴应选用优质碳素钢 35,并符合GB/T 699的要求。
6.2舷墙门的尺寸按表 1和表2规定,其制造精度应符合CB/T 3324的要求。
6.3舷墙门 ]的外观应保持平整光洁，不允许有翘曲及歪斜现象。
6.4舷墙门的焊缝不应有夹渣、焊瘤 、气孔、未焊透以及咬边等缺陷。
6.5舷墙门表面应除锈 ,除锈等级应达到GB/T 8923中Sa2. 5级或S12级要求，并涂防锈底漆两道。
6.6 制造厂技术检验部门应对舷墙门进行质量检查和验收，并出具质量检验合格证书。
JT/T 252-2013 舷墙门
