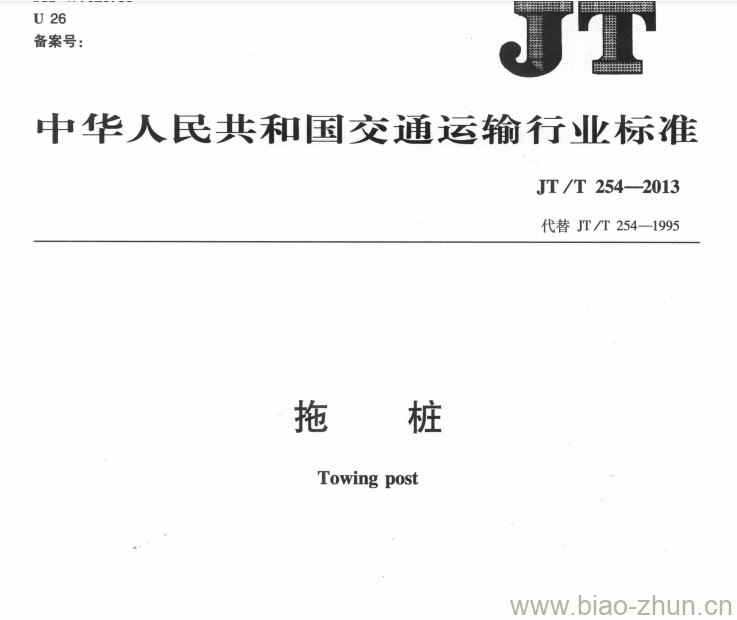

JT/T 254-2013 Towing post.
1范围
JT/T 254规定了拖桩的类型、尺寸、技术要求及标志。
JT/T 254适用于拖驳船队拖曳作业或系缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有修改单)适用于本文件。
GB 8162优质碳素结构钢管
GB/T 8923. 1涂覆徐料前钢材表面处理表面清 洁度的目视评定第 1.部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
CB/T 3324钢质舾装件精度
3类型和尺寸
3.1 A 型拖桩，桩座为台式,其结构形式和外形尺寸如图1及表。
4.2标记示例
符合本标准,A型拖桩,直径D = 102mm,其标记为:
拖桩JT/T 254- -2013 A102 .
符合本标准,B型拖桩,直径D=159mm,其标记为:
拖桩JT/T 254--2013 B159
5技术要求
5.1拖柱的材料应采 用优质碳素结构钢管( GB 8162) ,亦可用钢板弯制而成。
5.2 拖柱的尺寸按表1和表2,制造精度应符合CB/T 3324的要求。
5.3拖桩的外观应光滑,不应有裂纹、锐边、毛刺等缺陷,焊缝应磨光去毛刺。拖柱中心线应与船舶基准面垂直。
5.4拖桩的焊缝 不应有夹渣、焊瘤、气孔、未焊透以及咬边等缺陷。
5.5拖桩表面应除锈,除锈等级应达到GB/T8923.1中Sa2.5级或Su2级要求,并涂防锈底漆两道,沥青面漆一道。
5.6制造技术检验部]应对拖桩进行质量检在和验收,并出具质量检验合格证书。
JT/T 254-2013 拖桩
标准下载地址：https://www.gxjzx.com/zb_users/upload/2023/11/20231123015402170067564212682.rar
