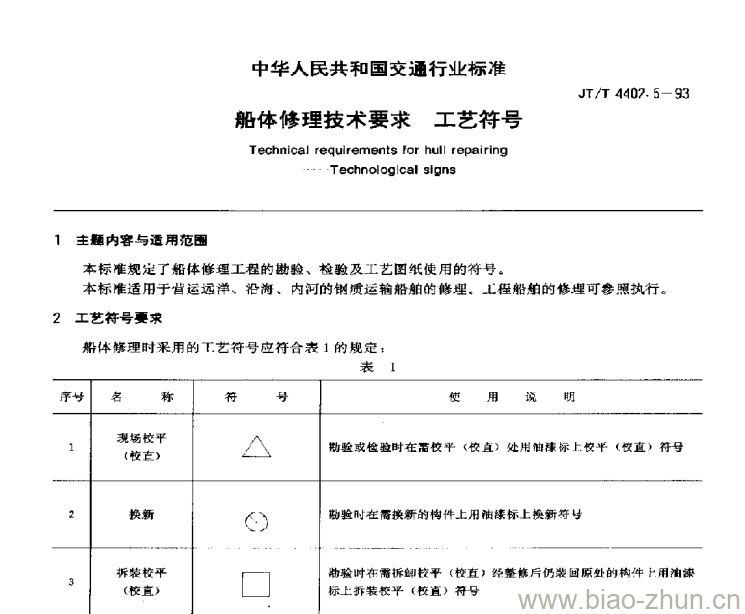

JT/T 4402.5-93 Technical requirements for hull repairing Technologlcal signs.
1主题内容与适用范围
JT/T 4402.5规定了船体修理工程的勘验、检验及工艺图纸使用的符号。
JT/T 4402.5适用于省运远洋、沿海、内河的钢质运输船舶的修埋。上程船舶的修埋可参照执行。
2工艺符号要求
船体修理时采用的T.艺符号应符合表1的规定:
3使用说明
勘验或检验时在焊缝或构件缺阵上:禹予房光处用油談圈示并标上廉光符号
系抠槽、批半、补焊、磨光符号的组合使用。也可以二项或三项组合使用。勘验或检骗时用油滦在缺陷处圈示并标上符号勘验时在切割线部位用油漆标I:切割线符号，肖线表示切割线位置
竖线表示肋位位置。勘验时在修理工程范囹及其附近每逢5.0肋位处竖线上面或下面用泊漆标上肋位号
双竖线表示舱墅位置。勘验时在修理工程范围及其附近舱壁位置处双竖线上面或下面用油漆标上舱壁胁位号
测厚时用仙漆圈示。其中标上测厚数字，点为测厚点。在测享图纸上用点表示测厚位置，用数宇表示测厚数值
附加说明:
本标准由交通部提出.
本标准由交通部标准计量研究所归口。
本标准由交通部上海游运管埋局、上海立新船厂、 立丰修船厂负资起草。
本标准主要起草人:任国宝、许福玉、钱晓峰、王皓明、方寄航。
JT/T 4402.5-93 船体修理技术要求工艺符号
