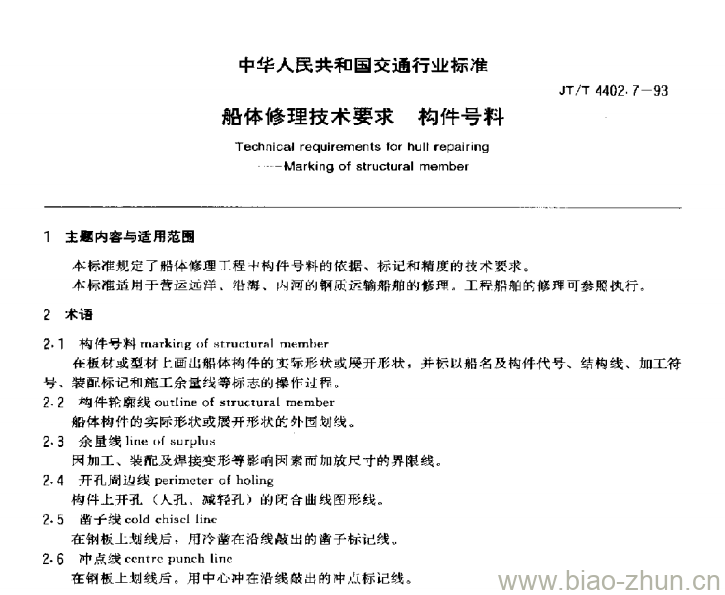

JT/T 4402.7-93 Technical requirements tor hult repairing-Marking of structural member.
1主题内容与适 用范围
JT/T 4402.7规定了船体修理工程+构件号料的依据、标记和精度的技术要求。
JT/T 4402.7适用于营运远洋、沿海、内河的钢质运输船舶的能理。工程船舶的修理可参照执行。
2术语
2.1构 件号料mnarking of structural member
任板材或型材上画山船体构件的宝泵形状或展开形状，并标以船名及构件代号、结构线、加工符号、装配标记和施工余量线等标志的操作过程。
2.2构件轮廓线outline of structural me mber
船体构件的实际形状或展开形状的外园划线。
2.3 余量线line (0 surplus
因加工、装配及焊接变形等影响冈素而加放尺寸的界限线。
2.4开孔周边线perimeter of holing
构件上开孔(人孔、减轻孔)的闭合曲线图形线。
2.5 凿子线cold chiscl line
在钢板上划线后，用冷凿在沿线敲出的凿子标记线。
2.6冲点线centre punch line
在钢板上划线后。用中心冲在沿线敞出的中点标记线。
3一般规定
3.1船体构件号料应根据放样样板或改样草图确定。.
3.2不进行敏样时， 应按实际驳取的样板、样棒或拆卸的构件确定。
