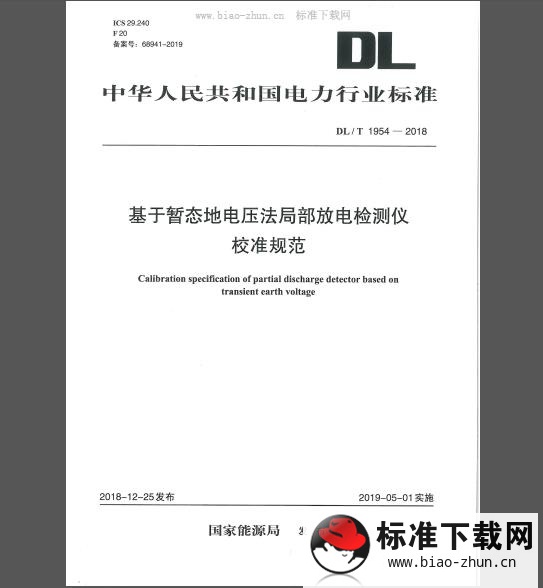

标准号：DL/T 1954-2018
标准名称：基于暂态地电压法局部放电检测仪校准规范 免费下载
英文名称：Calibration specification of partial discharge detector based on transient earth voltage
标准格式：PDF
发布时间：2018-12-25
实施时间：2019-05-01
标准大小：4.52M
标准介绍：范围
本标准规定了暂态地电压法局部电检测仪的计量特性、校准项目和校准方法等要求。
本标准适用于暂态地电压法局部放电检测仪的校准。
5.1上、下限截止频率
局部放电检测仪频带范围在3MHz~100MHz之间。
局部放电检测仪上、下限截止频率的最大允许误差一般不超过士10
5.2幅值误差
局部放电检测仪幅值测量最大允许误差一般不超过±3dBmV
5.3脉冲重复率
局部放电检测仪的脉冲重复率最大允许误差一般不超过±59
5.4灵敏度
初始值为实验室条件下局部放电检测仪的噪声。
局部放电检测仪在2倍初始值激励信号下，测量值与标准装置的示值之比一般不小于55分辨力
当校准信号变化时，局部放电检测仪示值的变化量与校准信号的变化量差值一般不超过士1dBmV。
本标准按照GBT1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国电力企业联合会提出。
本标准DL/T 1954-2018由全国高电压试验技术和绝缘配合标准化技术委员会高电压试验技术标准化分技术委员会( SAC/TO163/SC1)归口。
本标准主要起草单位：国网河北省电力有限公司电力科学研究院、国网浙江省电力有限公司电力科学研究院、安徽省计量科学研究院、中国电力科学研究院有限公司、国网天津市电力公司电力科学研究院、国网江苏省电力有限公司电力科学研究院、国网山东省电力公司电力科学研究院、国网安微省电力有限公司电力科学研究院、国网冀北电力有限公司电力科学研究院、江苏方天电力技术有限公司、国网陕西省电力公司电力科学研究院、国网山西省电力公司电力科学研究院、国网湖南省电力有限公司电力科学研究院、国网重庆市电力公司电力科学研究院、国网黑龙江省电力有限公司电力科学研究院、广西电网有限责任公司电力科学研究院、国网四川省电力公司电力科学研究院
本标准DL/T 1954-2018主要起草人：庞先海、潘瑾、满玉岩、宋琦华、罗朝玉、周玮、李晓峰、贾勇勇、许光可、杨海涛、李大卫、包玉树、任双赞、陈昱同、赵邈、龙英凯、魏春明、陈庆发、周电波。
本标准为首次发布。
DL/T 1954-2018基于暂态地电压法局部放电检测仪校准规范
