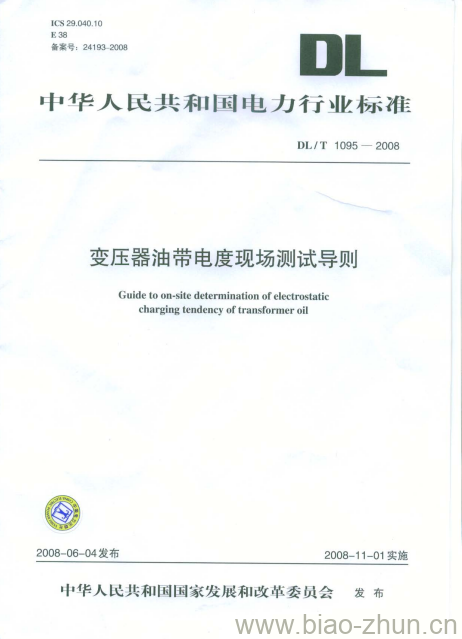

DL/T 1095-2008 变压器油带电度现场测试导则

DL/T 1095-2008.Guide to on-site determination of electrostatic charging tendency of transformer oil.
1范围
DL/T 1095规定了运行中变压器油带电度的现场测试方法。
DL/T 1095适用于220kV及以上电压等级强迫油循环变压器油的带电度测量。
3基本原理
干大变压器油的带电度,通过测量所产生的静电电荷进行测量计算,测量装置如图1所示。其原理是:当带电荷的变压器油流过集电器(内部装有滤纸)时,在油与滤纸界面发生电荷分离,流过滤纸后的油带正电荷,滤纸造负电荷,通过测量集电器上静电荷所形成的电流1以及油的流速y,通过计算得到变压器油带电度。
4现场测试方法
4.1测量装置与材料
测量装置(见图1)由以下几个部分组成:
一屏蔽室: 铜质或不锈钢材料,参考尺寸: 600mmX 400mmX 500mm。带有可开闭的小门,便于操作;
可调流速计:调节范围为0mL/s~ 5mL/s;
集电器:铜质或不锈钢材料,内径为ø40mm, 内放滤纸,并有密封圈防渗漏。它是滤纸上负电荷的收集器:
滤纸:天然纤维定量滤纸,尺寸为ø40mm.置于干燥器内防潮、防尘:,直庐带所的相计动证集油器:不锈钢材料,容积约为1500mL.
