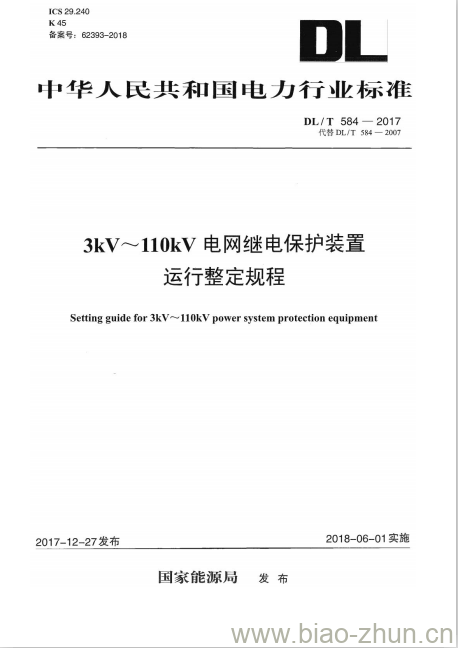

DL/T 584-2017.Setting guide for 3kV ~ 110kV power system protection equipment.
1范围
DL/T 584规定了3kV~110kV 电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定原则、方法和具体要求。
DL/T 584适用于电网企业、并网运行发电企业及电力用户负责继电保护管理和运行维护的单位。相关规划设计、研究制造、安装调试单位及部门也应遵守本标准。
DL/T 584以微机型继电保护和安全自动装置为主要对象，对于非微机型装置可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 14285- -2006 继电保护和安全自动装置技术规程
GB/T 19963- 2011 风电场接 入电力系统技术规定
GB/T 19964- 2012 光伏发电站接入电力系统技术规定
GB/T 33982分布式电源 并网继电保护技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1配合coordination
在两维平面(横坐标保护范围，纵坐标动作时间)上, 整定定值曲线(多折线)与配合定值曲线(多折线)不相交。
注1:电力系统中的保护相互之间应进行配合。根据配合的实际状况，通常可将之分为完全配合、不完全配合、不配合三类。
注2:整定定值曲线与配合定值曲线之间的空际是配合系数。
3.1.1完全配合fully coordination
需要配合的两保护在保护范围和动作时间上均能配合，即满足选择性要求。
3.1.2不完全配合partly coordination
需要配合的两保护在动作时间上能配合，但保护范围无法配合。
