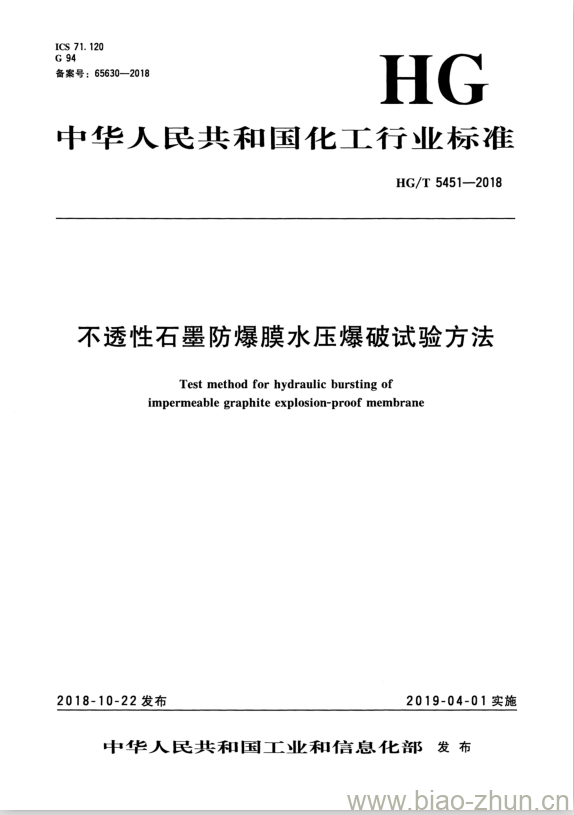

HG/T 5451-2018 不透性石墨防爆膜水压爆破试验方法

HG/T 5451-2018.Test method for hydraulic bursting of impermeable graphite explosion-proof membrane.
1范围
HG/T 5451规定了采用酚醛树脂浸渍、呋喃树脂浸渍等制成的不透性石墨防爆膜的水压爆破试验方法。
HG/T 5451适用于压力容器安全阀用和压力管道用不透性石墨防爆膜的水压爆破试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 13465. 1不透性石墨材料试验方法第1部分:力学性能试验方法总则
3术语和定义
GB/T 13465. 1界定的以及下列术语和定义适用于本文件。
3.1
不透性石墨防爆膜水压爆破强度 bursting strength of impermeable graphite explosion-proof mem-brane
不透性石墨防爆膜腔内承受水压试验爆破时的极限压力值(表压)，单位为兆帕(MPa)。
4仪器与设备
4.1 通用要求
水压爆破试验用仪器和设备应符合GB/T 13465. 1的有关规定。
4.2试压泵.
能满足不透性石墨防爆膜所测水压爆破压力范围的电动试压泵或手动试压泵。
4.3压力表
应使用两个相同的并经检定合格的压力表。所用压力表精度应不低于1.6级，压力表量程应为试验压力的1.5倍~3倍之间。压力表的表盘直径应不小于100mm.
4.4游标卡尺
分度值为0. 02 mm.
4.5试验装置
4.5.1不透性石墨防爆膜水压爆破试验装置见图1.
