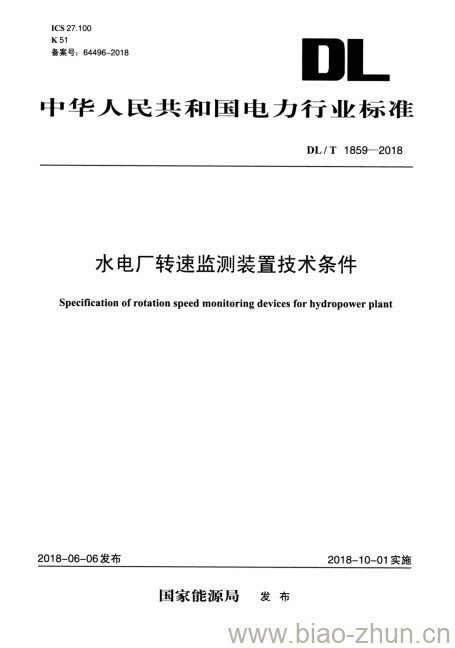

DL/T 1859-2018.Specification of rotation speed monitoring devices for hydropower plant.
1范围
DL/T 1859规定了水电厂转速监测装置的功能、性能和试验等基本技术要求。
DL/T 1859适用于水电厂齿盘测速装置、残压测速装置、永磁机测速装置的配置选型和产品设计制造。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DLT619水电厂自动化元件(装置)及其系统运行维护与检修试验规程
DL/T 862水电厂自动化元件(装置)安装和验收规程
DL/T 1107水电厂 自动化元件基本技术条件
3运行环境
运行环境应满足以下要求:
a) 温度:一10℃~45℃。
b)相对湿度:≤95%， 无凝露。
c)海拔:2000m,高于2000m时，转速监测装置的性能指标要求可相应降低。
d)振动: 0.5Hz~ 8Hz, 位移幅值不大于1.5mm; 8Hz~ 150Hz加速度不大于5m/s².
e)工作电源: AC 220V的电压偏差+ 15%~ - 20%，频率偏差+ 10%~ - 10%。 DC 220V的电压偏差+15%~ -20%。
4技术要求
4.1一般要求
4.1.1水电厂转速监测装置可采用齿盘测速装置、残压测速装置、永磁机测速装置。
4.1.2同时采用齿 盘和残压测速时，两路输入信号应互为备用。
4.1.3齿盘齿数宜为发电机极对数的 1倍~3倍，齿宽度b应大于传感器探头的直径1.5 倍，齿高度h应不小于20mm,齿盘厚度t应不小于传感器探头直径的2倍，齿盘示意见图1.
DL/T 1859-2018 水电厂转速监测装置技术条件
