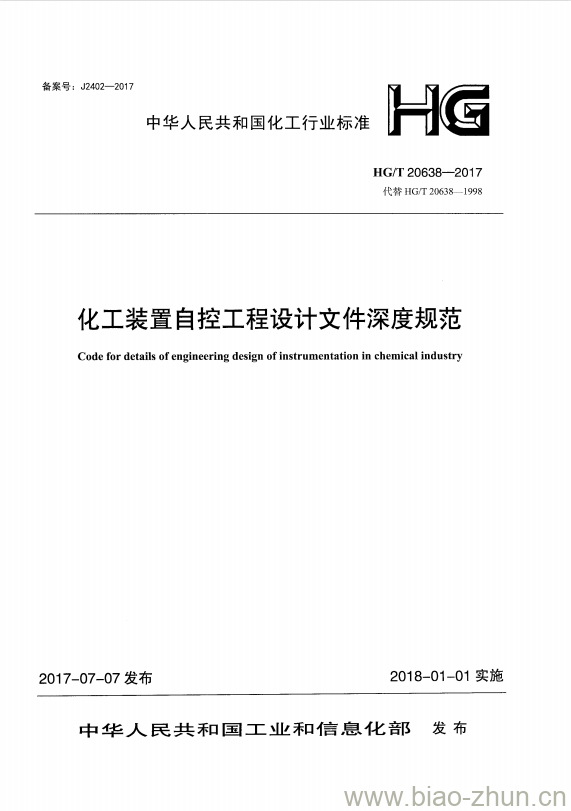

HG/T 20638-2017.Code for details of engineering design of instrumentation in chemical industry.
1总则
1.0.1 为了满足国内外工程建设项目的需要，使自控工程设计文件标准化、规范化，制定了HG/T 20638。
1.0.2 HG/T 20638适用于工艺包和工程设计阶段的自控工程设计。
1.0.3 本标准按照工艺包和工程设计两个阶段分别提出了对设计文件内容深度的要求。工程设计阶段包括基础工程设计和详细工程设计。
1.0.4各阶段的设计文件组成应符合现行行业标准《自控专业工程设计文件的组成和编制》HG/T 20637.1的规定。
1.0.5 表格类设计文件的表格形式应符合现行行业标准《自控专业工程设计用典型表格》HG/T20639.1的规定。
1.0.6HG/T 20638所附设计文件仅说明设计文件应包括的内容和达到的深度，不作为技术方案的推荐。各设计文件之间没有直接联系，不是一套完整的自控工程设计文件。
1.0.7 化工装置自控工程设计文件的内容深度，除应符合本标准要求外，还应符合国家现行有关标准的规定。
2自控工程设计文件内容深度要求
2.1工艺包阶段设计文件内容深度要求
2.1.1“仪表索引”应以一个仪表回路及其附属回路为单元，按被测变量英文字母代号的顺序列出检测/控制仪表回路的编号和用途，以及该回路中主要仪表设备( 功能)的位号和名称等。
2.1.2“主要仪表数据表”应列出主要仪表的名称、编号、工艺参数、型式及主要规格。
2.1.3“联锁逻辑框图或联锁说明”应以联锁逻辑框图或文字说明的形式说明主要的联锁逻辑关系。
2.1.4“复杂控制回路图(或说明)”应以仪表回路图、回路框图或文字说明的形式表示复杂控制回路的构成。
2.2工程设计阶段设计文件内容深度要求
2.2.1“仪表设计规定”应说明工程设计项目的设计范围、现场条件、控制方案和控制室组成等，并应对设计采用的标准及规范、仪表编号原则、仪表和控制系统选用原则、安全及防护措施、材料选择原则、动力要求、仪表连接与安装要求、分工及技术接口关系、设计文件组成等做出规定。
HG/T 20638-2017 代替 HG/T 20638-1998 化工装置自控工程设计文件深度规范
