HG/T 4494-2013.V-ribbed belts for industrial applications.
1范围
HG/T 4494规定了工业用多楔带(以下简称多楔带)的结构、型号和标记、截面尺寸、要求、试验方法、检验规则及标志、标签、包装、运输和贮存。
HG/T 4494适用于各种工业设备传动用环形多楔带(弹性多楔带除外)。
HG/T 4494不适用于汽车传动用多楔带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注H期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 16588 2009 带传动工业用多楔带 与带轮PH、PJ、PK.PL.和PM型;尺寸(idt IS0) 9982 : 1998)
GB/T 17516.2 1998 V带和多楔带传动测定节面位置的动态试验方法第2部分:多楔带(idt ISO 8370 2:1993)
6.4疲劳寿命
多楔带的疲劳寿命可根据需要由供需双方协商确定。
7试验方法
7.1有效长度的测量
多楔带的有效长度和有效长度的极限偏差的测量方法按GB/T16588的规定。
7.2拉伸性能试验
7.2.1试样
从一条多楔带上切取250mm长的三个试样.在多楔带中间位置标记出100mm间距的标线。当从一条多楔带上不能取足三个以上试样时，可从同批多楔带上切取试样,但须在报告中注明。
7.2.2试验
在25℃士5℃的环境温度下,将试样夹持在拉力试验机上。以50mm/min士5mm/min的拉伸速度拉伸。当拉力等于表2规定参考力时,测量试样标线间的间距，并计算伸长率;继续拉伸至试样断裂时测出的最大拉力即为多楔带的拉伸强度。

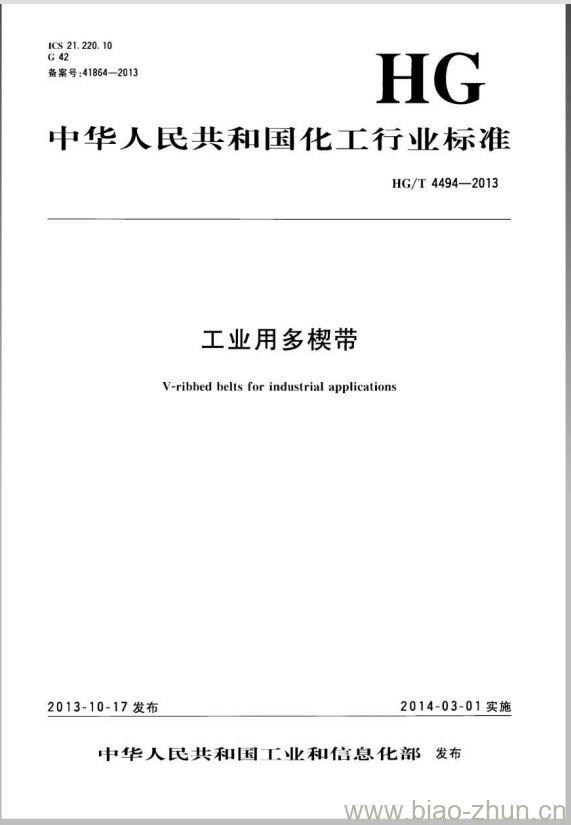

HG/T 4494-2013 工业用多楔带
标准下载地址：https://www.gxjzx.com/zb_users/upload/2023/11/20231128054820170112170092063.rar
