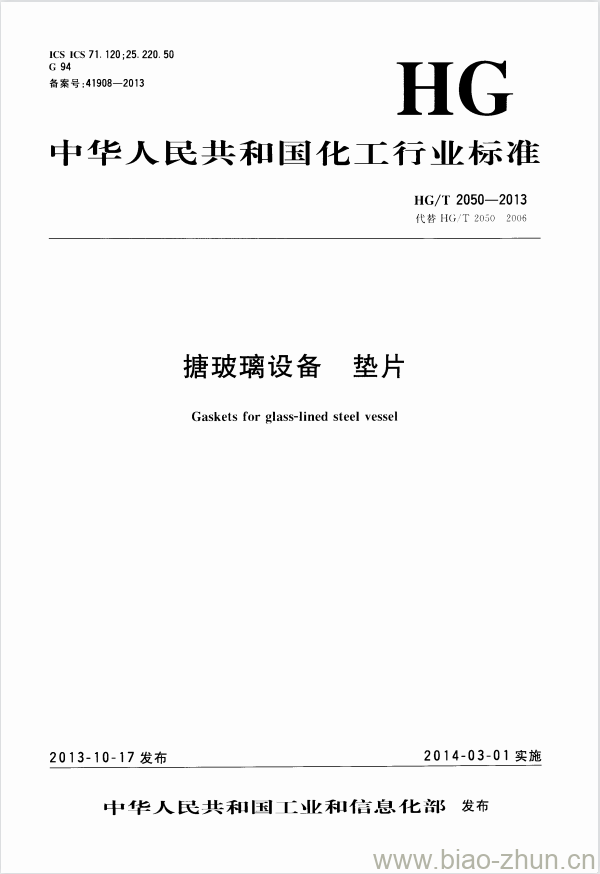

HG/T 2050-2013.Gaskets for glass-lined steel vessel.
1范围
HG/T 2050规定了搪玻璃设备法兰、管口、人孔、管子和管件用垫片的型式、基本参数、主要尺寸、技术要求及出厂文件、包装和贮存。
HG/T 2050适用于公称压力小于等于1.0MPa,设计温度为一20°C~200°C的搪玻璃设备法兰、管口、人孔、管子和管件用垫片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 539耐油石棉橡胶板
GB/T 3280不锈钢冷轧钢板和钢带
HG/T 2143 2006 搪玻璃设备 管口
QB/T 3627聚四氟乙烯薄膜
3型式、基本参数及主要尺寸
3.1搪玻璃设备法兰 和圆形人孔用A型垫片的型式、基本参数及主要尺寸见图1.表1及表2的规定。
3.2 PN1.0 MPa的搪玻璃设备管口用B型垫片的型式、基本参数及主要尺寸见图1、表1及表3的规定。
3.3搪玻璃设备椭圆形人孔用C型垫片的型式、基本参数及主要尺寸见图2、表1及表4的规定。
3.4 PN0.6 MPa的搪玻璃设备管口用B型垫片的型式、基本参数及主要尺寸见附录A。
3.5标记示例
a) 标记示例1:公称直径DN1 200 mm.公称压力PN0.6 MPa.内填充层为I类材料的搪玻璃设备法兰用A型垫片,其标记为:垫片PN0.6 DN1 200 AI HG/T 2050 2013 。
b) 标记示例2:公称直径DN100 mm.公称压力PN1.0 MPa.内填充层为I类材料的搪玻璃设备管口用B型垫片,其标记为:垫片PN1.0 DN100 BII HG/T 2050 2013。
HG/T 2050-2013 搪玻璃设备垫片
