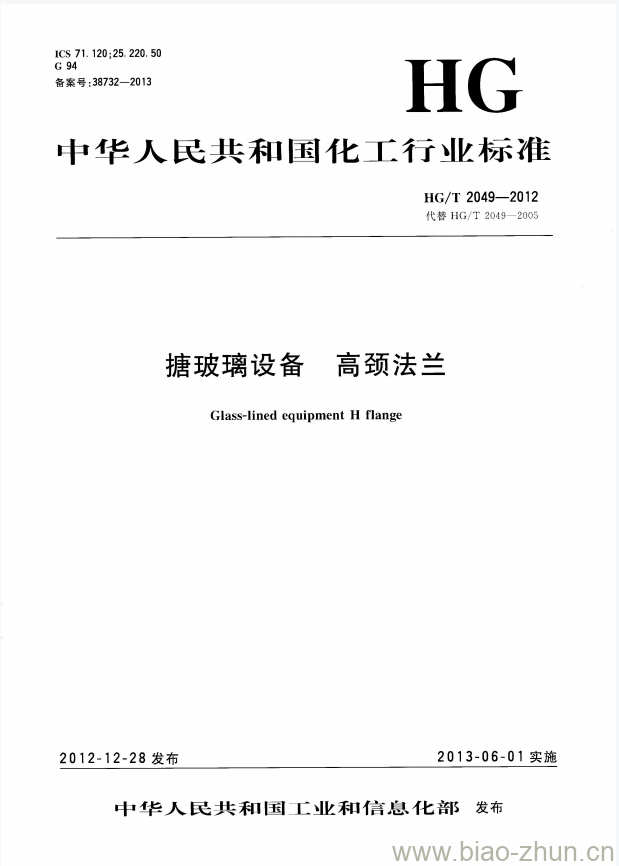

HG/T 2049-2012.Glass-lined equipment H flange.
1范围
HG/T 2049本标准规定了搪玻璃设备用高颈法兰的型式.基本参数及主要尺寸、技术要求、出厂文件、包装、运输和贮存。
HG/T 2049适用于公称压力小于等于1.0MPa,设计温度-20°C~200°C的搪玻璃设备用高颈法兰。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件，凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GBT 699优质碳素结构钢
GBT 700碳素结构钢
GBT 1804一般公差未注公差的线性和角度尺寸的公差
GBT 21125搪玻璃设备技术 条件
HGT 2050搪玻璃设备 垫片
HGT 2154搪玻璃设备卡子
JBT 730.2承压设备无损检测 第2部分:射线检测
IBT 178.3承压设备无损检测 第3部分:超声检测
NBT 17908承压设备用碳素钢和合金钢锻件
NBT 47014承压设备焊接工艺评定
YBT 4168热轧环件
4技术要求
4.1 制造高颈法兰的钢材和焊接材料的化学成分和力学性能应符合GB 25025的要求;采用Q235- B或Q235-C系列材料时还应该符合GB/T 700的要求;采用10、15和优质碳素钢材料时还应该符合GBT 699的要求;采用10热轧环形件时还应该符合YB/T 4068的要求;采用20碳素钢锻件时还应该符合NB/T 47008中II级锻件的要求。
4.2高颈法兰不得有折叠、分层、裂纹及降低法兰强度和连接可靠性的其他缺陷。
4.3除规定外,加工面 未注公差尺寸的精度等级应符合GB/T 1804 规定的m级要求。
4.4 高颈法兰的高度H值允差为土0.5 mm。
4.5高颈法兰用整体环形件经机加工成型。如采用型钢弯制高颈法兰时,还应该满足以下要求。
HG/T 2049-2012 代替 HG/T 2049-2005 搪玻璃设备 高颈法兰
