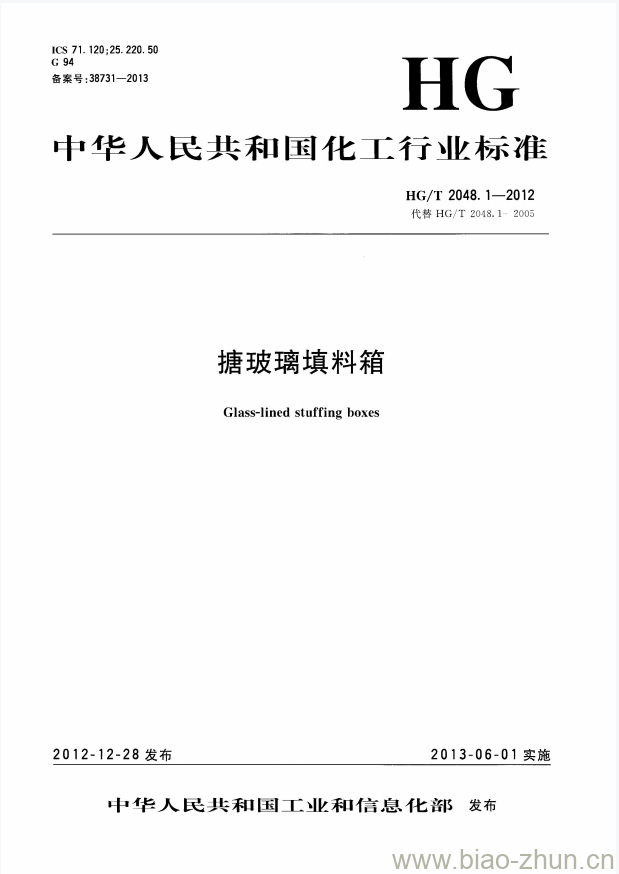

HG/T 2048.1-2012 代替 HG/T 2048.1-2005 搪玻璃填料箱

HG/T 2048.1-2012.Glass-lined stuffing boxes.
1范围
HG/T 2048.1规定了搪玻璃填料箱的材料、型式、基本参数及主要尺寸、技术要求、出厂文件、包装、运输和贮存。
HG/T 2048.1适用于公称压力小于或等于0.1MPa,设计温度-20°C~100°C,搪玻璃搅拌器轴密封段的外径线速度小于1m/s的密封装置用搪玻璃填料箱。
HG/T 2048.1不适用于易爆、毒性程度为极度、高度和中度危害介质的密封装置用搪玻璃填料箱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 899双头螺柱bm=1.5d
GB/T 1804一般公差未注公差的线性和角度尺寸的公差
GB/T 61701型六角螺母
GB/T 6414铸件尺寸公差与机械加工余量
GB/T 9439灰铸铁件
GB 25025搪玻璃设备技术条件
HG/T 2105搪玻璃设备 活套法兰
JC/T 1019石棉密封填料
NB/T 47008承压设备用碳素钢和合金钢锻件
QB/T 4041聚四氟乙烯棒材
3材料
3.1填料箱体、压盖所用材料按表1,材料的化学成分、力学性能等要求应符合表1所列标准的规定。
5技术要求
5.1使用温度高于10℃的灰口铸铁件，制造企业应按批次,每1000个灰口铸铁件按照相关标准在最低温度下进行冲击试验，并合格。
5.2使用温度高于-20℃的锻件，制造企业应按批次，每1000个锻件按照相关标准在最低温度下进行冲击试验，并合格；锻件应符合II级或II级以上的要求。
5.3 铸铁件尺寸公差按GB/T 6414规定，锻件机加工面未注尺寸公差按GB/T 1804中的m级。
5.4填料箱箱体、压盖与衬套不得有分层、裂纹及降低填料箱强度的其他缺陷,且不影响搪玻璃。
5.5箱体法兰的密封面对轴线的垂直度应小于其外径的4/1000。
