HG/T 2098-2011.Cauldron-using mechanical seal type，main dimensions and marking.
1范围
HG/T 2098规定了釜用机械密封(以下简称机械密封)的类型、主要尺寸及识别标志。
HG/T 2098适用于钢制釜用搅拌轴及类似立式旋转轴的机械密封。其工作参数为:釜内使用压力为0MPa~10MPa;釜内使用温度为不大于350℃;搅拌轴(或轴套)外径30mm~220mm;转速不大于2m/s;釜内介质为除强氧化性酸、高浓度碱以外的各种流体。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。
HG/T 20592-2009 钢制管法兰(PN系列)
3机械密封的类型及结构特点
3.1机械密封主要分为单端面机械密封、轴向双端面机械密封和径向双端面机械密封三类。
3.2机槭 密封的结构特点及产品代号见表1。
4机械密封的主要尺寸
4.1 使用压力为0.25MPa的212型机械密封及法兰连接尺寸见图1及表2。
4.2使用压力为0. 6MPa的204、2001、2002型机械密封及法兰连接尺寸见图2、图3、图4及表3。

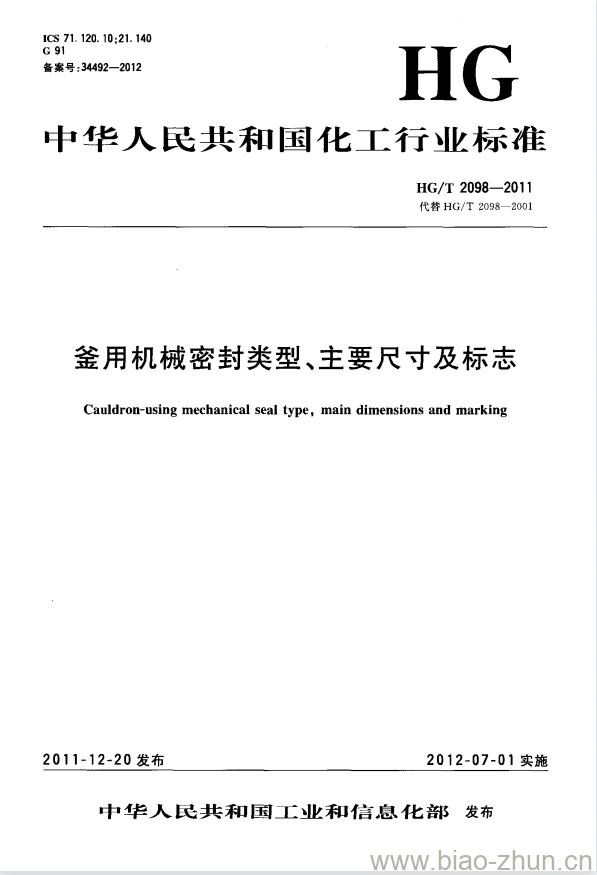

HG/T 2098-2011 代替 HG/T 2098-2001 釜用机械密封类型、主要尺寸及标志
