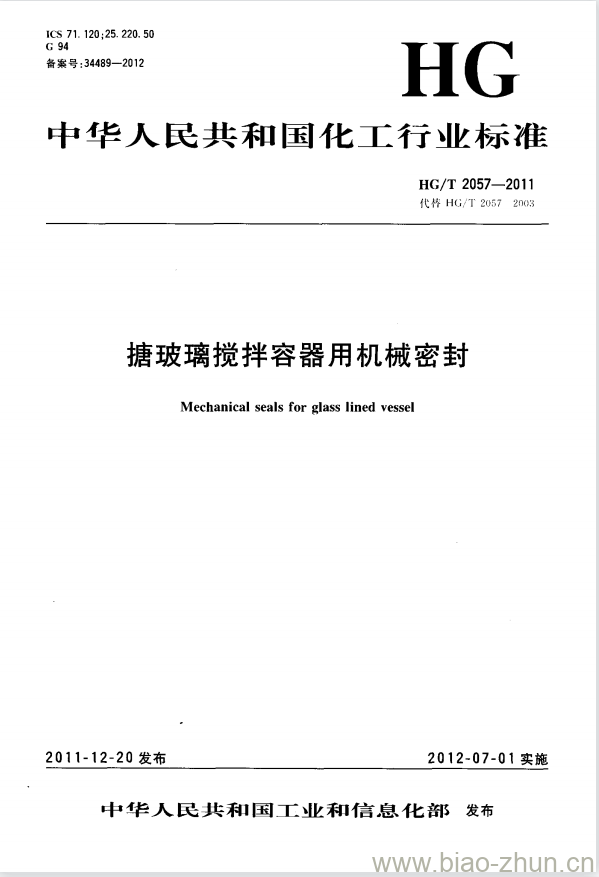

HG/T 2057-2011.Mechanical seals for glass lined vessel.
1范围
HG/T 2057规定了在搪玻璃搅拌容器上部安装的搪玻璃搅拌轴用机械密封的型式、主要尺寸、标记、技术要求、试验、安装和使用要求、包装、运输和贮存。
HG/T 2057适用于设计压力-0.1MPa~1.6MPa,设计温度-40℃~200℃ ,搅拌轴(或轴套)外径为40mm~160mm,转轴线速度小于2m/s的搪玻璃搅拌容器用机械密封。
2规范性引 用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1184形状和位置公差未注公差值
GB 25025搪玻璃设备技术条件
HG/T 2099釜用机械密封试验规范
HG/T 2122釜用机械密封辅助装置
HG/T 2269釜用机械密封技术条件
3型式及主要 尺寸
3.1密封一般介质时,搪玻璃搅拌容器的机械密封采用单端面的小弹簧四氟乙烯波纹管型(设计代号为212型),其结构见图1、图2,主要尺寸见表1。
212型机械密封适用范围:搪玻璃搅拌轴轴径40mm~110 mm时，设计压力0MPa~0.4MPa;搪玻璃搅拌轴轴径125mm~160mm时,设计压力0MPa~0.25MPa.
HG/T 2057-2011 代替 HG/T 2057-2003 搪玻璃搅拌容器用机械密封
