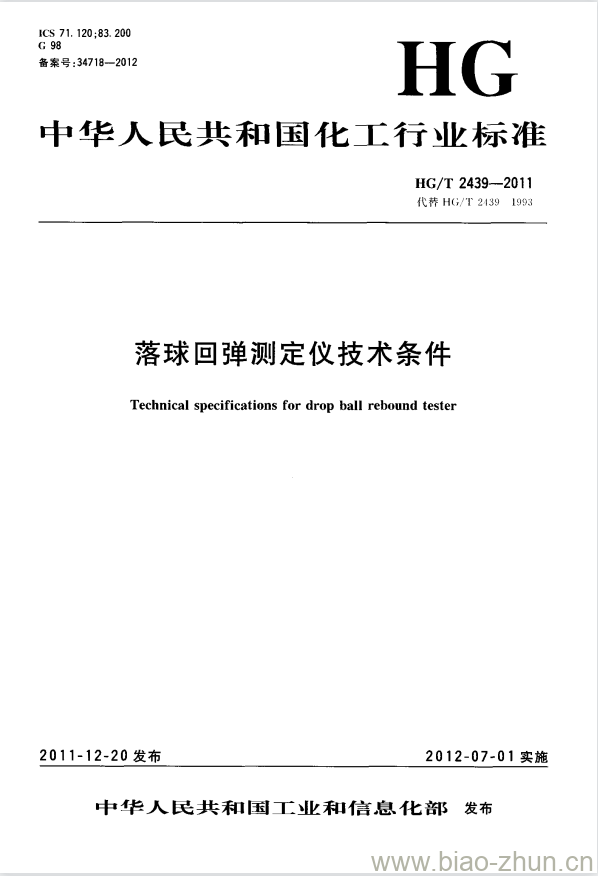

HG/T 2439-2011 代替 HG/T 2439-1993 落球回弹测定仪技术条件

HG/T 2439-2011.Technical specifications for drop ball rebound tester.
1范围
HG/T 2439规定了落球回弹测定仪的工作原理和主要结构、要求、试验方法、检验规则、标志、包装、运输和储存等。
HG/T 2439适用于测定高聚物多孔弹性材料,也适用于测定硫化橡胶回弹性能(落球回弹率)的落球回弹测定仪(以下简称测定仪)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
HG/T 2382橡胶测试仪器设备通用技术条件。
3工作原理和主要结构
3.1 工作原理
3.1.1测定仪的工作原理是使一个给定直径和质量的钢球在规定的高度上自由地落在试样的表面上然后回弹,测量钢球弹起的高度,计算钢球弹起的高度与钢球下落高度的比值的百分率,即为试样的落球回弹率。
3.1.2落球回弹率的计算方法见式(1)。
3.2主要结构
测定仪主要由机座、落球机构、试样架、钢球、测量装置及显示器等组成。
3.2.1 机座
3.2.1.1机座应保证在试验过程中不会出现震动、跳动或移动现象。
3.2.1.2机座应备有水平安放的调整机构以保证钢球在垂直下落时从测量装置中心孔中央穿过,并应带有安放水平的显示装置或附加装置。
3.2.2试样架
3.2.2.1调整放置试样的试样架应使下落的钢球准确地落到试样架中央并不出现移动现象。
3.2.2.2试样架不得对试样 产生附加力。
3.2.2.3试样架高度应能调整以保证下落钢球的高度。
3.2.3 测量装置
测量装置的安装应保证其中心孔与落球机构上钢球下落的导向孔同轴。

标准下载地址：

https://www.gxjzx.com/zb_users/upload/2023/11/20231128051446170111968691684.rar
