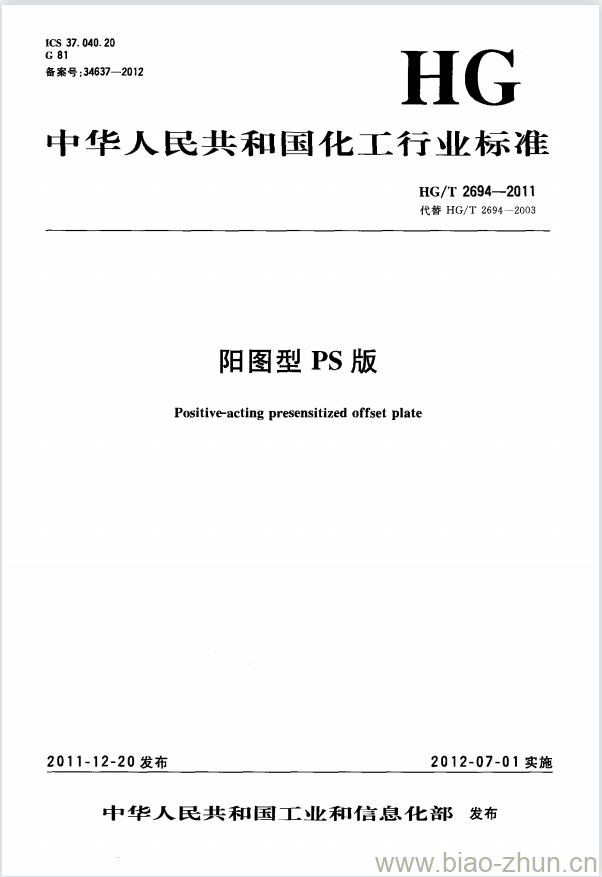

HG/T 2694-2011 代替.Positive acting presensitized offset plate.
1范围
HG/T 2694规定了阳图型PS版的要求、试验方法、检验规则、包装及标志、贮存和运输。
HG/T 2694适用于经粗化和阳极氧化处理过的铝板基为支持体的阳图型PS版,适用于接触曝光的真空晒版机、连晒机和自动显影机及手工冲洗加工工艺。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 6388运输包装收发货标志
GB/T 6544瓦楞纸板
GB/T 6682分析实验室用水规格和试验方法
GB/T 17155胶印印版尺寸
3要求
3.1 测控条
版材感光性能测试所用测控条应符合下列条件:
a) 连续调梯尺
1) 第一级密度为0.05;
2)每 梯之间的密度差为0.15;
3) 梯尺梯数为15级或21级。
b) 网点及分辨力测控条
1)具有 4μm~70μm的细线区;
2) 具有线数为60cm-1条件下的0.5 %~99.5 %的小网点块。
3.2产品性能
产品性能应符合表1规定的指标。
3.3 表观质量t
版面应平整、涂层应均匀,无划伤、折痕、气泡、脏点、脱涂以及明显的擦伤、风痕、滴痕等用肉眼直视可发现的弊病。
3.4 尺寸规格
3.4.1轮转版的宽度、长度的裁切精度(极限偏差)为士0.5mm,对角线的裁切精度(极限偏差)为≤1mm。
HG/T 2694-2011 代替 HG/T 2694-2003 阳图型 PS 版
