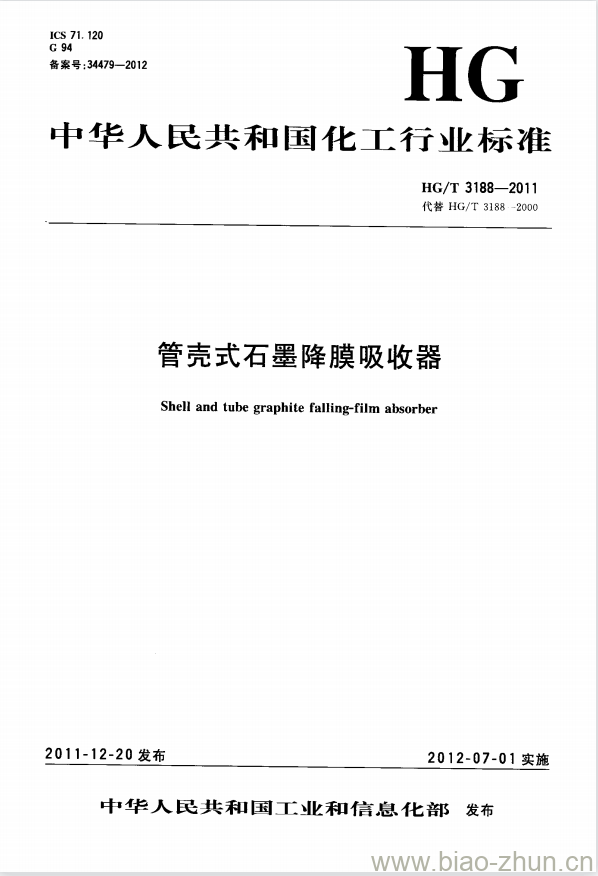

HG/T 3188-2011.Shell and tube graphite falling-film absorber.
1范围
HG/T 3188规定了管壳式石墨降膜吸收器的分类、要求、试验方法、检验规则和标志、包装、运输的要求。
HG/T 3188适用于管壳式石墨降膜吸收器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于HG/T 3188。
HG/T 2059-2004不透性石墨管技术条件
HG/T 2370-2005石墨制化工设备技术条件
HG/T 20592-2009钢制管法兰(PN系列)
JB/T 4712.3-2007容器支座第3部分:耳式支座
JB/T 4735钢制焊接常压容器
3产品分类
3.1本产品按下封头的结构不同分为I型与I型，I型为浸渍石墨封头，H型为钢制衬胶封头。结构形式见图1。
3.2主要结构尺寸见表1。
3.3系列参数见表 2。
3.4管口尺寸见表3。
4要求
4.1设计
4.1.1 设计温度:壳程不大于60℃,管程170℃。
4.1.2设计压力:壳程0.3MPa,管程0.05MPa。
4.2材料
4.2.1石墨块材和石墨粘接剂的物理力学性能应符合HG/T 2370-2005 中4.1的规定。不透性石墨管的物理力学性能应符合HG/T 2059-2004 中4.4的规定。
4.2.2钢制 件应符合JB/T 4735的规定。
4.3 制造
4.3.1管壳式石墨降膜吸收器的制造除了应符合HG/T 2370-2005中4.3规定外,还应符合图纸要求。
HG/T 3188-2011 代替 HG/T 3188-2000 管壳式石墨降膜吸收器
