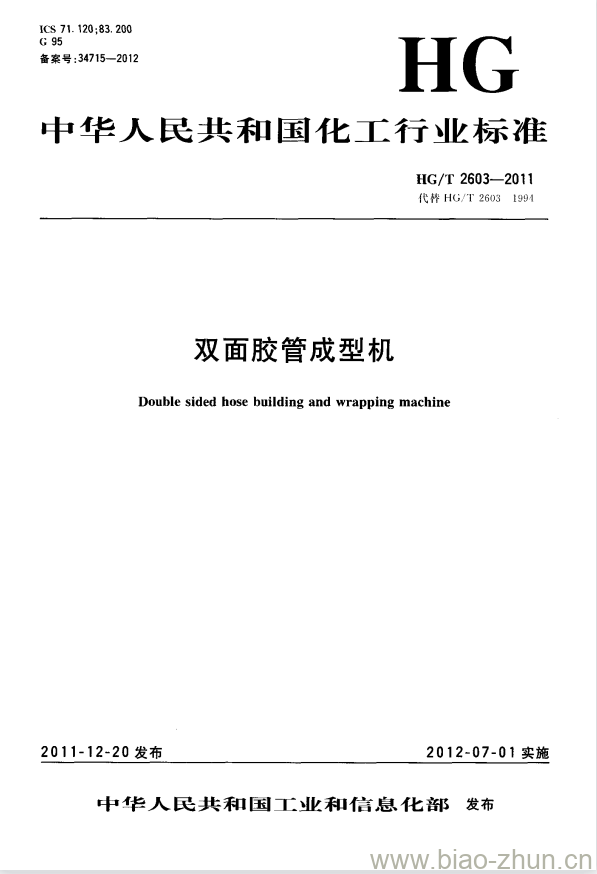

HG/T 2603-2011.Double sided hose building and wrapping machine.
1范围
HG/T 2603规定了双面胶管成型机的型号与基本参数、要求、试验、检验规则、标志、包装、运输和贮存等。
HG/T 2603适用于内径为13mm~76mm的空气胶管、输水胶管和输稀酸碱胶管成型及缠水布的双面胶管成型机(以下简称成型机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志(mod GB/T 191-2008,ISO 780 : 1997)
GB/T 12783橡胶塑料机械产品型号编制方法.
GB/T 13306标牌
GB/T 13384机电产品包装通用技术条件
HG/T 2108橡胶机械噪声声压级的测定
HG/T 3120橡胶塑料机械外观通用技术条件
HG/T 3228橡胶塑料机械涂漆通用技术条件
3型号、基本参数及产品组成
3.1成型机型号编制方法应符合 GB/T 12783中的规定。
3.2成型机基本参数参见附录A。
3.3成型机由 下列主要装置组成;
a) 调节上工作辊压力的可调式加压装置;
b) 控制工作辊运转的离合器装置;
c)调节水布张力和角度的缠水布装置。
4要求
4.1设计和制造要求
4.1设计和制造要求
4.1.1成型机应符合本标准的要求,并按照经规定程序批准的图样及技术文件制造。
4.1.2成型机使用的压缩空气压力应为0.4MPa~0.6MPa。
4.1.3工作辊材料抗拉强度应不低于600N/mm2。
4.1.4工作辊表面应镀硬铬,镀铬层厚度0.04mm~0.1mm,其表面粗糙度Ra≤1. 6μm。
4.2技术要求
4.2.1两下工作辊平行度应不大于1mm。
HG/T 2603-2011 代替 HG/T 2603-1994 双面胶管成型机
标准下载地址：https://www.gxjzx.com/zb_users/upload/2023/11/20231128050920170111936031946.rar
