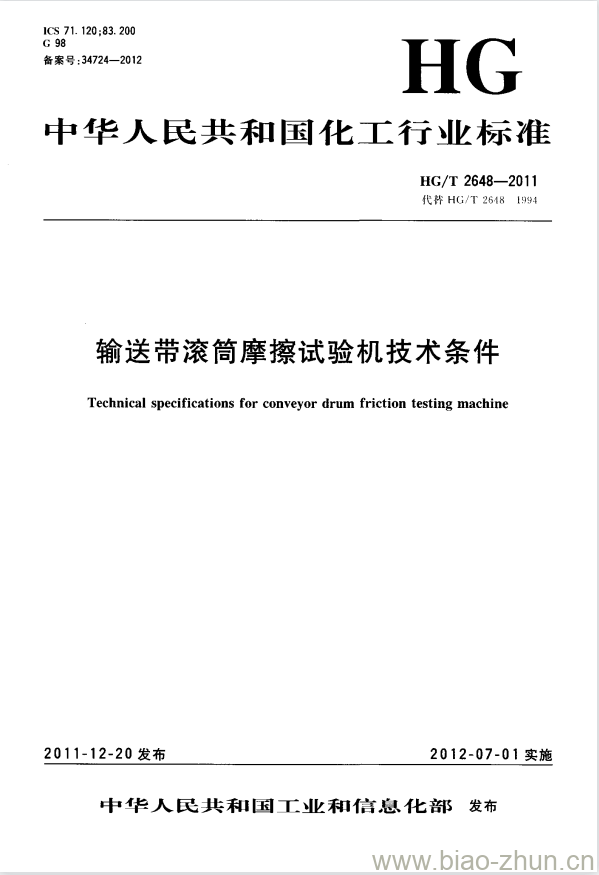

HG/T 2648-2011.Technical specifications for conveyor drum friction testing machine.
1范围
HG/T 2648规定了输送带滚筒摩擦试验机(以下简称试验机)的结构、要求、试验方法、检验规则及标志、包装、运输和贮存等。
HG/T 2648适用于通过使输送带试样在滚筒上摩擦而判定输送带的难燃性的输送带滚简摩擦试验机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
HG/T 2382橡胶测试仪器设备通用技术条件
JJG 351工作用廉金属热电偶检定规程
3结构
输送带滚筒摩擦试验机如图1所示,试验机包括以下主要部分。
3.1滚筒
钢制滚筒尺寸如图2所示。滚筒安装在试验机的水平轴上,并能以规定转速按图1中箭头所示方向转动,试验时试样以180°包角包绕滚筒,并与滚简相摩擦。
3.2测温系统
测温系统由热电偶、引电器和温度记录仪组成。热电偶安装方式如图2所示。
3.3拉紧系统
拉紧系统用以在试验中对试样施加拉力,主要包括一个带有滑块的杠杆和两个夹持器,通过调整滑块在杠杆上的位置,拉紧系统可对试样施加4.4规定的拉力。拉紧系统的杠杆如图3,如能对试样同样施加规定的拉力,允许使用其他的加力方式。
3.4 吹风系统
吹风系统由风源和吹风管等组成。吹风管安装在滚筒未被试样包覆的一侧,其轴线与滚筒轴线等高、平行且相距600mm。在吹风管朝向滚筒-.侧钻有一排均匀分布的吹风孔,吹风管内径和吹风孔径依风源情况而定。
3.5抽风系统
抽风系统由风机和风罩组成。
HG/T 2648-2011 输送带滚筒摩擦试验机技术条件
标准下载地址：https://www.gxjzx.com/zb_users/upload/2023/11/20231128050849170111932966326.rar
