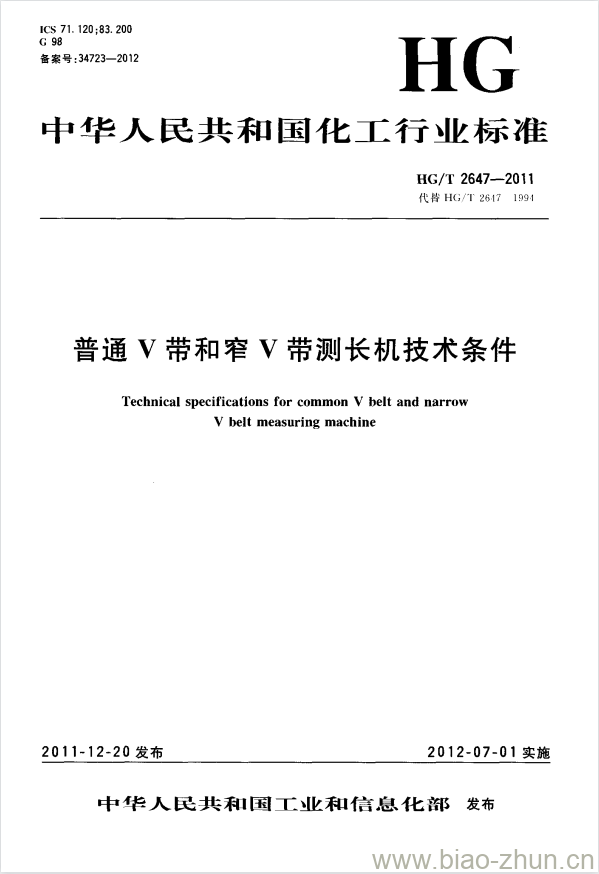

HG/T 2647-2011.Technical specifications for common V belt and narrow V belt measuring machine.
1范围
HG/T 2647规定了普通V带和窄V带测长机(以下简称测长机)的基本结构、要求、试验、检验规则及标志、包装、运输、贮存等。
HG/T 2647适用于测量普通V带和窄V带的长度和露出高度的普通V带和窄V带测长机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1184形状和位置公差未注公差值(eqv GB/T 1184- 1996,ISO 2768-2 : 1989)
GB/T 1958产品几何量技术规范(GPS)形状和位置公差检测规定
GB/T 11356.2带传动普通及窄V带传动用带轮(有效宽度制)槽形检验(eqv GB/T 11356. 21997 ,ISO 9980 : 1990)
GB/T 13575.1普通和窄 V带传动第1部分:基准宽度制(mod GB/T 13575.1- 2008, ISO 4183 :1995)
GB/T 13575.2普通和窄 V带传动第2部分:有效宽度制
HG/T 2382橡胶测试仪器设备通用技术条件
3基本结构
测长机(参见图1)包括两个相同的、安装在两个平行且等高的水平轴上的测量用带轮、施加测量力的机构、两带轮中心距测量机构及露出高度测量机构。测量时一个带轮固定,另一个带轮可按规定的方向滑动,测量力通过滑动带轮作用到被测V带上。
注;带轮轴垂直安装时应保证被测V带与带轮槽正确啮合。
HG/T 2647-2011 代皆 HG/T 2647-1991 普通 V 带和窄 V 带测长机技术条件
