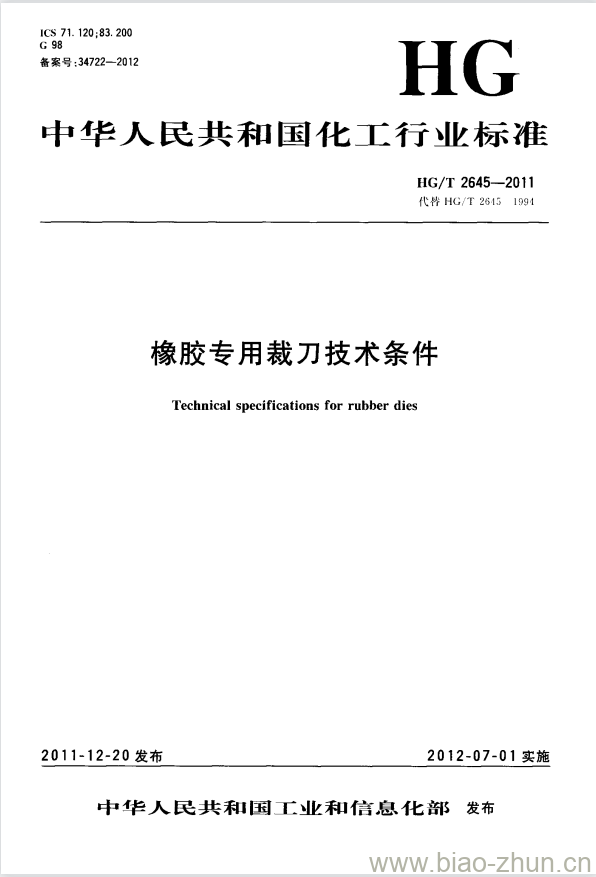

HG/T 2645-2011.Technical specifications for rubber dies.
1范围
HG/T 2645规定了橡胶专用裁刀的结构尺寸、要求、试验、检验规则、包装和贮存。
HG/T 2645适用于裁切哑铃型、直角型、新月型的硫化橡胶试样的裁刀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
HG/T 2382橡胶测试仪器设备通用技术条件
3结构尺寸
3.1哑铃型 裁刀分为五种型号,其型号和裁刀刃口平面尺寸见表1和图1。
3.2 直角型裁刀和新月型裁刀刃口平面图及尺寸见图2、图3。
3.3 裁刀的研磨部位尺寸及刃口角度见图4。
3.4裁刀的材质应使用合金工具钢,以保证裁刀内腔尺寸的精度和裁刀的使用寿命。
3.5裁刀的刀壁要有一定的厚度，以防止在裁切试样时裁刀变形。
3.6裁刀的刃口应保持锋利,不应有缺口或卷刃,以防止裁切出的试样出现锯齿形而影响试验结果。
3.7裁刀可配有将试样退出装置和与裁片机相联的接口。
4要求
4.1外观要求
裁刀不得有裂纹、锈斑和其他污痕,刃口部位不得有卷刃、崩刃和白刃等,研磨部位不得有明显的机加工痕迹。
4.2硬度
裁刀的硬度应为HRC55~HRC60。
4.3粗糙度
裁刀研磨部位应内外研磨。其粗糙度Ra≤0.8μm,其他部位的粗糙度Ra≤3.2μm。
4.4裁刀刃口部位尺寸
4.4.1 哑铃型裁刀的刃口平面尺寸应符合表1的规定。
4.4.2直角型裁刀的刃口平 面尺寸应符合图2中尺寸的规定。
4.4.3新月 型裁刀的刃口平面尺寸应符合图3中尺寸的规定。
4.4.4各类裁刀的刃口平面度偏差不大于0.02mm。
4.5 裁切
4.5.1用裁刀裁切天然生橡胶鉴定标准配方胶料试样，所裁切试样切面应光滑平整,无明显切痕。
4.5.2用哑铃型裁刀裁切五个硫化橡胶试样,进行断裂强度试验,断裂位置相同的试样数量不得超过三个。
HG/T 2645-2011 代替 HG/T 2645-1994 橡胶专用裁刀技术条件
