HG/T 3112-2011.Shell and tube floating head graphite heat .
1范围
HG/T 3112规定了浮头列管式石墨换热器的分类、要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
HG/T 3112适用于以不透性石墨管.不透性石墨材料,采用石墨酚醛粘接剂粘接制作的浮头列管式石墨换热器(以下简称换热器)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 150-1998 钢制压力容器
HG/T 2059-2004 不透性石墨管技术条件
HG/T 2370-2005 石墨制化工设备技术条件
HG/T 20592-2009 钢制管法兰(PN系列)
JB/T 4700-2000 压力容器法兰分类和技术条件
JB/T 4735-1997 钢制焊接常压容器
3产品分类
3.1浮头列管式石墨换热器结构形式见图1(换热器的上、下封头也可采用衬里结构)。
3.2换热器按石 墨换热管直径分为A、B、C三种型号,A型换热管直径为φ32mm/φ22mm,B型换热管直径为φ38 mm/φ25 mm,C型换热管直径为φ50mm/φ36mm,换热管有效长度为2m、3m、4 m、5 m、6m,共五种规格。
3.2.1 A型换热管直径为φ32 mm/φ22 mm的换热器规格型号见表1。
3.2.2 B 型换热管直径为φ38 mm/φ25 mm的换热器规格型号见表2。
3.2.3 C型换热管直径为φ50 mm/φ36 mm的换热器规格型号见表3。

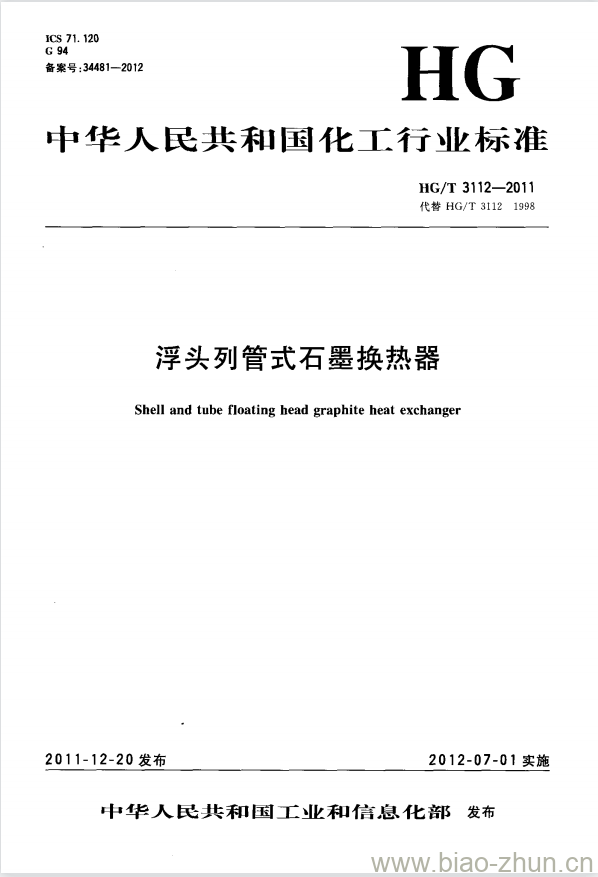

HG/T 3112-2011 代替 HG/T 3112-1998 浮头列管式石墨换热器
