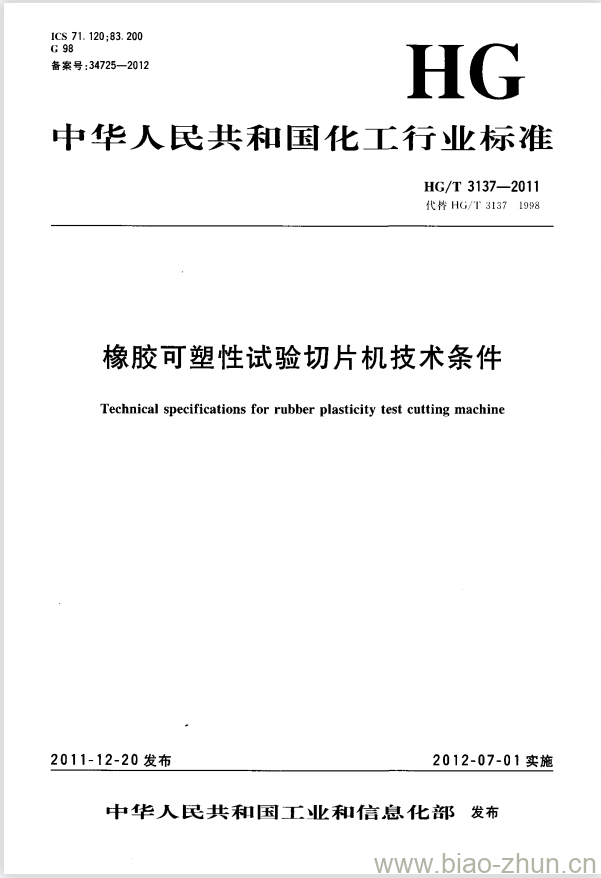

HG/T 3137-2011.Technical specifications for rubber plasticity test cutting machine.
1范围
HG/T 3137规定了切割圆柱体橡胶试样切片机的结构、要求、试验、检验规则、标志和包装等。
HG/T 3137适用于裁切直径16mm,高度为10mm的圆柱体橡胶的可塑性试验切片机(以下简称切片机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
HG/T 2382橡胶测试仪器设备通用技术条件
3结构
3.1切片机主要由进料机构、切割平台、主轴、环刀、旋刀或专用夹具、出料机构、制动机构、行程限位机构、横向拖板、切削液供给装置及电动机等部分组成(如图1)。
3.2电动机通过 皮带驱动主轴,使环刀、两旋刀或专用夹具旋转。
3.3进料、 切割部分可用拖板装置,加上行程限位机构,通过限位器调节行程。切片机由横向拖板进料,并通过两旋刀切割试样。
3.4主轴通过制动机构停止运转，以便安装环刀及调换专用夹具。
3.5 切片机通过环刀切削φ16mm圆柱体,然后用两旋刀切割高度为10mm的试样。
3.6切片机也可不配备横向拖板及旋刀部分,可在环刀处调换专用夹具切割高度10mm的试样。
4要求
4.1切片机正常 工作条件应符合HG/T 2382的有关规定。
4.2环刀内径应为16mm士0.02mm。
4.3两旋刀间距或专用夹具定长应为10mm士0.15mm。
4.4主轴径向跳动误差应不大于0.025mm。
4.5两旋刀刀刃内侧端面跳动应不大于0.05mm。
4.6进料拖板行程应不小于65mm,横向拖板行程应不小于50mm。
4.7切片机的外观质量及电气性能应符合HG/T 2382的有关规定。
4.8切片机工作噪声声压级应符合HG/T 2382的有关规定。
4.9 切片机运输颠簸性能应符合HG/T 2382的有关规定。
HG/T 3137-2011 橡胶可塑性试验切片机技术条件
