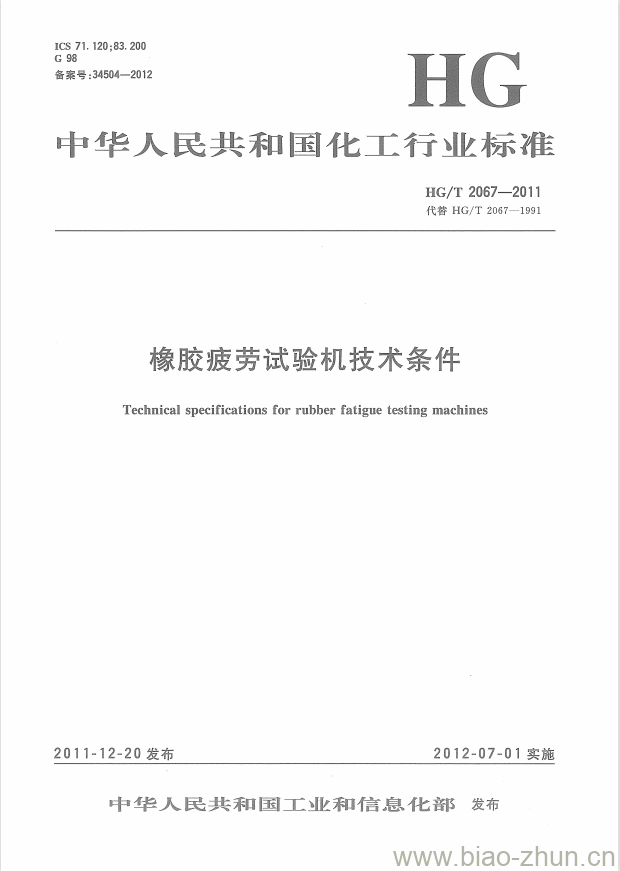

HG/T 2067-2011.Technical specifications for rubber fatigue testing machines.
1范围
HG/T 2067规定了橡胶疲劳试验机的主要结构、要求、试验方法、检验规则、标志和包装。
HG/T 2067适用于测试橡胶屈挠龟裂、伸张疲劳等疲劳特性的疲劳试验机(以下简称试验机)。其他类橡胶材料的疲劳试验机也可参照采用本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
HG/T 2382橡胶测试仪器设备通用技术要求
3主要结构
3.1试验机主要由动力驱动系统、传动机构、往复运动部件及数控装置组成。
3.2动力驱动系统由电机和变速机构组成。
3.3 传动装置由二套V形槽偏心轮、滑块及连杆机构组成， 带动往复运动部件做上、下往复运动。往复运动最大行程为100mm。双连杆应平行,在100mm长度内双连杆的平行度应小于0.2mm。也可采用一套偏心连杆机构作为传动装置。
3.4 往复运动部件由十字连接装置、两根空心滑柱及双排上、中、下四组夹持器组成。也可采用双柱上、下夹持器的形式完成往复运动。
3.5用各种装置来记录往复次数或完成数控功能。
4要求
4.1正常工作条件
试验机正常工作条件:
a)周围环境无震动、无腐蚀性介质;
b)环境温度在10°C~35°C的范围内;
c)在稳固的基础上正确安装;
d)相对湿度30%~85%;
e)电源电压的误差为额定电压的土10%。
4.2 机械部分
4.2.1夹持器齿面应在同一垂直平面.上,平面度0. 5mm。
4.2.2夹持器夹持试样要可靠，在试验过程中不应有相对滑移。
HG/T 2067-2011 代替 HG/T 2067-1991 橡胶疲劳试验机技术条件
