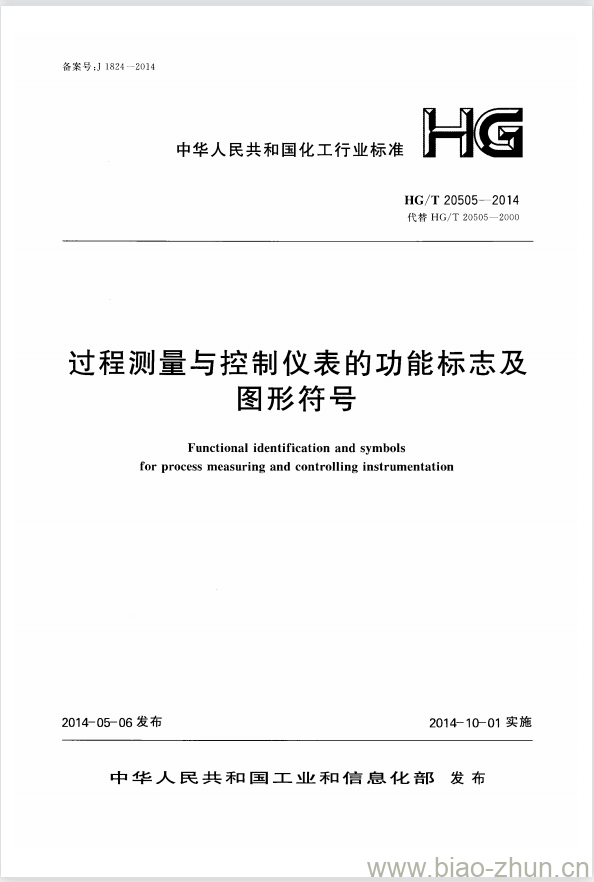

HG/T 20505-2014 过程测量与控制仪表的功能标志及图形符号

HG/T 20505-2014.Functional identification and symbols for process measuring and controlling instrumentation.
1总则
1.0.1为了统一过程测量与控制仪表的功能标志及图形符号在化工行业的应用及要求,推进过程测量与控制仪表的功能标志及图形符号在工程设计中的规范化,制订HG/T 20505。
1.0.2 HG/T 20505适用于化工自控专业设计中仪表回路号、仪表位号的编制以及仪表图形符号的规定及应用。
1.0.3过程测量与控制仪表的功能标志及图形符号除应符合本标准要求外,尚应符合国家现行有关标准的规定。
2术语
2.0.1可接近的 accessible
设备或功能的一种特性,交互共享系统功能的一种特性,或操作员以实现控制操作为目的可进行使用或观察的一-种特性。
2.0.2基本过程控制系统 basic process control system
对来自过程的、与该系统相关设备的以及操作员的输人信号进行响应,并产生输出信号使过程及与该系统相关设备按要求方式运行的系统。
2.0.3计算机系统 computer system
通过在基本过程控制系统中操作设定点,与生产过程相结合的系统,包括但不限于过程控制器、过程优化器、统计过程控制系统、前期模型过程控制系统、分析控制器、商务计算机、生产制造系统。
2.0.4单台(仪表设备或功能) discrete
指以硬件为基础、可与其他仪表设备或系统相连接或不连接的独立仪表设备或功能,包括但不限于变送器、开关、继电器、控制器以及控制阀。
