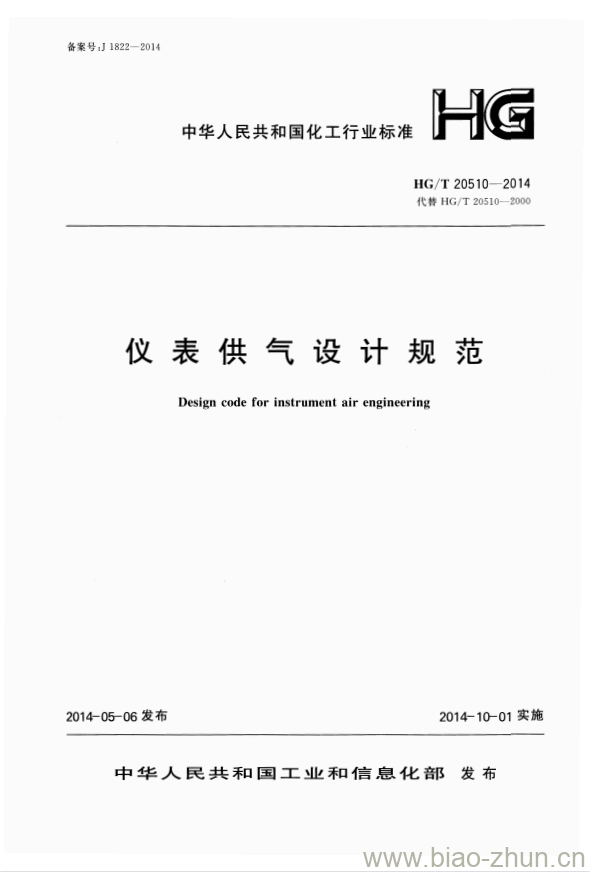

HG/T 20510-2014.Design code for instrument air engineering.
1总则
1.0.1 为了统一仪表供气在化工行业的技术要求,推进仪表供气工程设计的规范化,达到技术先进、经济合理、安全适用的目的,制订HG/T 20510。
1.0.2HG/T 20510适用于化工装置测量和控制仪表的供气设计。
1.0.3 仪表供气系统的负荷包括气动仪表、气动执行机构、电/气转换器等气动设备用气和正压防爆通风用气、仪表修理车间气动仪表调试检修用气、仪表吹洗用气等。
1.0.4仪表气源应采用洁净、干燥的压缩空气。应急情况下,可采用氮气作为临时性气源。
1.0.5仪表供气设计规范除应符合本规范要求外，尚应符合国家现行有关标准的规定。
2术语
2.0.1 气源 instrument air
维持仪表和执行机构运行的带压气体。
2.0.2供气系统 air supply system
连通气源与仪表,实现仪表供气的配管网络。
2.0.3耗气量 air consumption
仪表在工作时所消耗的空气流量。
2.0.4稳态耗气量 static air consumption
在稳态时,仪表在其工作范围内所消耗的空气的最大流量,通常是用每小时标准立方米表示。
2.0.5最低供气压力 lowest pressure of air supply
维持仪表和执行机构正常工作所需供气管网压力的下限值。
HG/T 20510-2014 代替 HG/T 20510-2000 仪表供气设计规范
