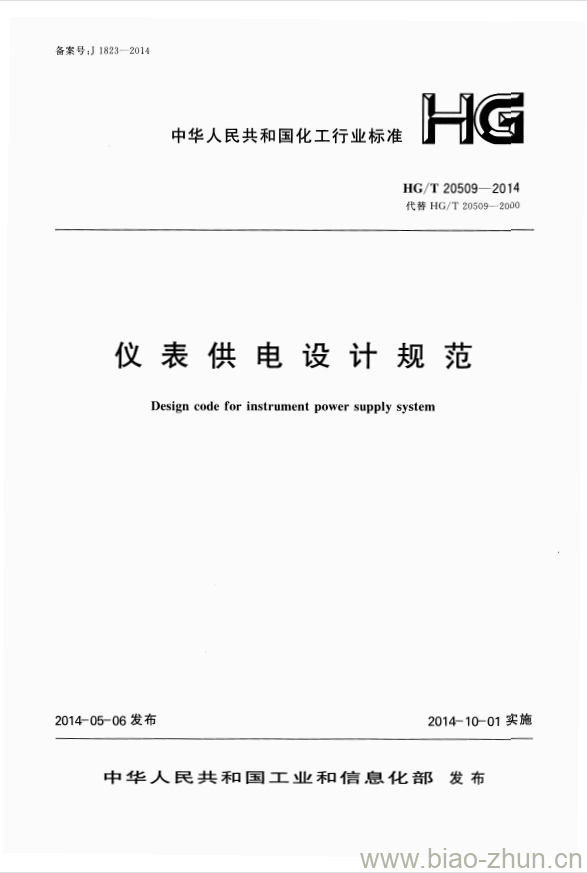

HG/T 20509-2014.Design code for instrument power supply system.
1总则
1.0.1为了统一仪表供电设计在化工行业的技术要求,推进仪表供电工程设计的规范化,达到技术先进、经济合理安全适用的目的,制订HG/T 20509。
1.0.2HG/T 20509适用于化工装置测量和控制仪表的供电设计。
1.0.3仪表供电设计规范除应符合本规范要求外，尚应符合国家现行有关标准的规定。
2术语和缩略语
2.1术吾
2.1.1仪表电源 instrument power supply
为测量和控制仪表提供直流或交流动力的电源。
2.1.2不间断电源 uninterrupted power supply
在外部供电中断后能持续一定供电时间的电源,分为交流不间断电源和直流不间断电源。
2.1.3普通电源 general power supply
无后备电池系统的无延迟供电电源。
2.1.4电源瞬断时间 momentary power failure
电源瞬间供电中断时间。
2.1.5电源容量 power capacity
电源输出电力能力的额定值。交流电源容量一般以伏安或千伏安表示,直流电源容量一般以输出电流安培表示。
3仪表供电范围、负荷等级与电源类型
3.1供电范围
3.1.1测量 和控制仪表的供电应包括下列内容:
1测量仪表、执行机构、常规监控仪表;
2 DCS、FCS、PLC 和监控计算机等系统;
3在线分析仪表系统;
4SIS;
5可燃气体和有毒气体检测报警系统;
6 CCS。
3.1.2仪表辅助设施的供电,应包括仪表盘(机柜)内照明、插座。
HG/T 20509-2014 仪表供电设计规范
