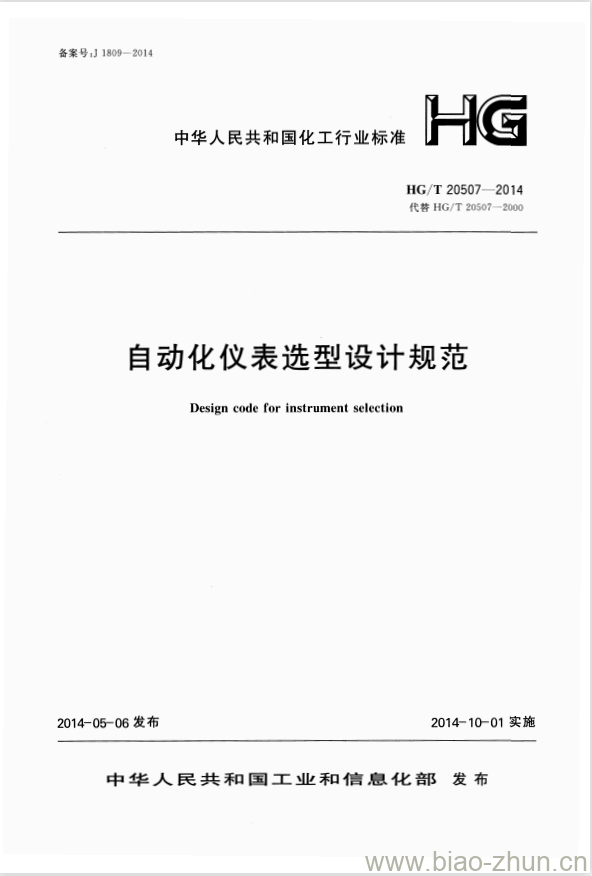

HG/T 20507-2014.Design code for instrument selection.
1总则
1.0.1 为了统一在化工行业自动化仪表选型的技术要求,推进化工自动化仪表选型的工程设计的规范化,达到技术先进、经济合理、安全适用的目的,制订HG/T 20507。
1.0.2HG/T 20507适用于化工行业新建、扩建和改造项目中的自动化仪表选型设计。
1.0.3自动化仪表选型设计，除应符合本规范要求外,尚应符合国家现行有关标准的规定。
2术语
2.0.1测量精度 accuracy of measurement
被测量的测量结果与(约定)真值间的一致程度。
2.0.2测量重复性 repeatability of measurement
在相同测量方法、相同观测者、相同测量仪器、相同场所、相同工作条件和短时期内重复的条件下,对同一被测量进行多次连续测量所得结果之间的一致程度。
2.0.3测量范围 measuring range
按规定精度进行测量的被测量的两个值确定的区间,也称量程。
2.0.4比例作用(P-作用) proportional action(P-action)
输出变量的变化与输人变量的变化成比例的控制作用。
2.0.5积分作用(I-作用) integral action(I-action)
输出变量变化率(时间导数)与相应的输人变量值(在控制系统中为系统偏差)成积分的控制
作用。
2.0.6.微分作用(D-作用) derivative action(D - action)
输出变量值与输人变量(在控制器中为系统偏差)变化率(一阶时间导数)成微分的控制作用。
2.0.7检测元件(传感元件) sensor
测量链中的一次元件,它将输人变量转换成宜于测量的信号。
2.0.8传感器 transducer
接受物理或化学变量(输人变量)形成的信息,并按一定的规律将其转换成同种或别种性质的输出变量的装置。
2.0.9变送器transmitter
HG/T 20507-2014 自动化仪表选型设计规范
