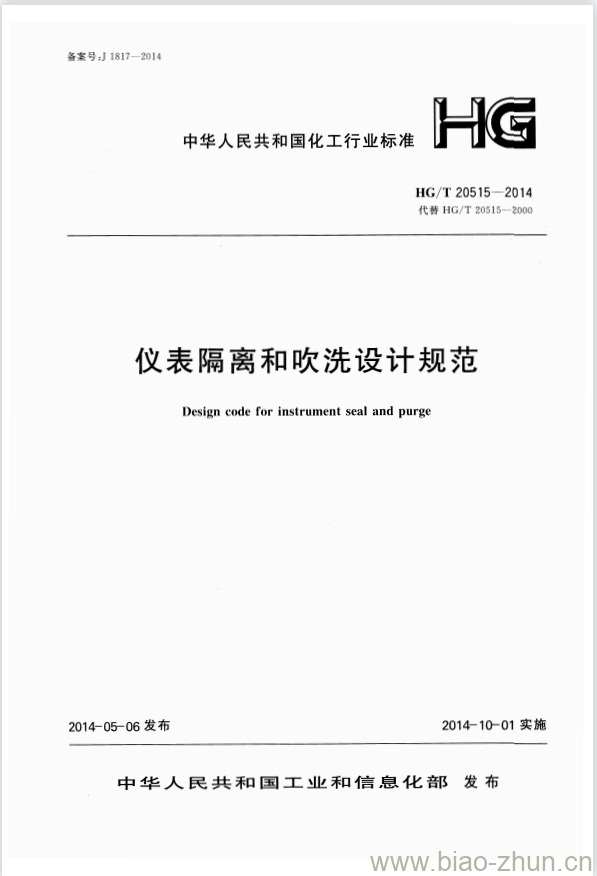

HG/T 20515-2014.Design code for instrument seal and purge.
1总则
1.0.1为了统一仪表隔离和吹洗技术在化工行业的技术要求，推进仪表隔离和吹洗工程设计的规范化,达到技术先进、经济合理、安全适用的目的,制订HG/T 20515。
1.0.2HG/T 20515适用于化工装置测量和控制仪表的隔离和吹洗设计。
1.0.3仪表隔离和吹洗的选择应根据被测介质的特性确定。
1.0.4仪表隔离和吹洗的工程设计除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2术语
2.0.1隔离 seal
不使被测介质直接与仪表的部件接触的措施。
2.0.2膜片隔离 diaphragm seal
利用膜片将隔离液与被测介质隔离的一-种隔离方式。
2.0.3容器隔离 pot seal
容器隔离是利用隔离容器充注隔离液的一种隔离方式。
2.0.4管内隔离 piping seal
管内隔离是利用隔离管充注隔离液的--种隔离方式。
2.0.5吹洗 purge
通过测量管线向测量对象连续吹人定量控制的吹洗流体,使测量仪表不直接与被测介质接触的测量措施，以防止腐蚀、凝结、堵塞等影响测量的问题发生,吹气和吹液统称为吹洗。
3隔离
3.1应用范围
3.1.1对于腐蚀性介质,当测量仪表的材质不能满足抗腐蚀的要求时，宜采用隔离措施。
3.1.2测量黏稠性介质、 含固体物介质、有毒介质或在所有工况下可能冷凝、结晶、沉淀的介质,宜采用隔离的方法。
3.2膜片隔离方式
3.2.1对于强腐蚀性介质、易凝结的黏性介质、含有固体颗粒且可能造成测量管线堵塞的介质宜采用膜片隔离方式。
3.2.2当 选用带毛细管的隔离膜片时,毛细管长度宜短，对于双法兰毛细管差压变送器，两侧毛细管长度宜相等,毛细管环境温度宜相同。
3.2.3隔离膜片的选用应满足下列技术要求:
1隔离膜片的材质应根据被测介质的腐蚀性进行选择;
2膜片应具有弹性和低热膨胀系数。
HG/T 20515-2014 代替 HG/T 20515-2000 仪表隔离和吹洗设计规范
