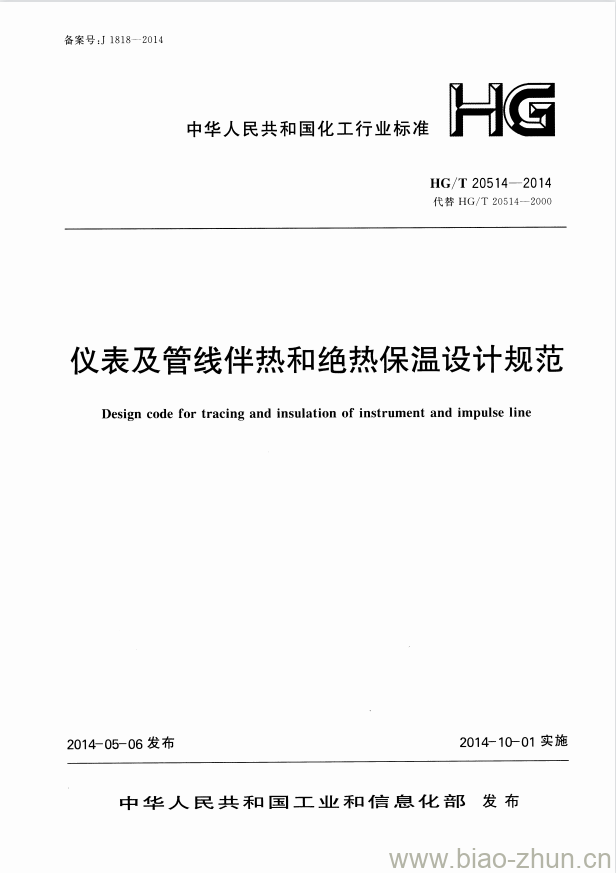

HG/T 20514-2014.Design code for tracing and insulation of instrument and impulse line.
1总则
1.0.1 为了统一仪表及管线的伴热和绝热设计在化工行业的技术要求,推进仪表及管线的伴热和绝热工程设计的规范化,达到技术先进、经济合理、安全适用的目的,制订HG/T 20514。
1.0.2HG/T 20514适用于化 工装置仪表及管线的伴热和绝热设计，包括应用范围、使用要求、材质选择、配管方式。
1.0.3本规范规定了仪表及管线伴热和绝热的方式、伴热和绝热系统的设计、绝热层和保护层材料的选用、保温箱选型。
1.0.4 仪表及管线伴热和绝热保温设计除应符合本规范要求外,尚应符合国家现行有关标准的规定。
2术语
2.0.1.绝热 insulation
为减少设备和管线内介质热量或冷量损失,防止人体烫伤、冻伤，在其外壁设置绝热层,以减少热传导的措施,是保温和保冷的统称。
2.0.2保温 heat insulation
为减少设备、管线及附件向周围环境散发热量,对其外表面所采取的包覆措施。
2.0.3保冷 cold insulation
为减少周围环境中的热量传人低温设备和管线内部,防止低温设备和管线外壁凝露,对其外表面所采取的包覆措施。
2.0.4绝热层 thermal insulation layer
包覆于设备、管线外表面对维持介质温度稳定起主要作用的绝热结构。
2.0.5防潮层 moisture resistant insulation layer
为防止水或潮气进人绝热层,在其外部设置的一层防潮结构。
2.0.6保护层 jacketing
为防止绝热层或防潮层受外界损伤在其外部设置的一层保护结构。
2.0.7绝热结构 thermal insulation construction
由绝热层、防潮层和保护层组成的结构综合体。
2.0.8绝热材料 insulation material .
为保温、保冷、防烫伤或稳定操作等目的而采用的具有良好绝热性能及其他物理性能的材料。
2.0.9维持温度 maintain temperature
设计的伴热系统能使被伴热物体在设计条件下保持-一定温度。
2.0.10最高维持温度 maximum maintain temperature
电伴热系统能够连续保持被伴热物体的最高温度。
HG/T 20514-2014 代替 HG/T 20514-2000 仪表及管线伴热和绝热保温设计规范
标准下载地址：https://www.gxjzx.com/zb_users/upload/2023/11/20231128042312170111659219060.rar
